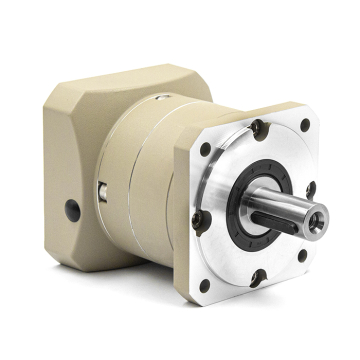

Планетарный редуктор 120AF-10P1S-1000T4

Планетарный редуктор 120AF-10P1S-1000T4
Планетарный редуктор 120AF-10P1S-1000T4
Планетарный редуктор 120AF-10P1S-1000T4
3D модель в STP формате
Чертеж
Количество:
Цена: 31 000 руб.
Код товара: 13845

Планетарный редуктор с квадратным монтажным фланцем серии AF.
Данная серия обладает высокими КПД и точностью, а также малым люфтом.
Применяются для построения осей в приводах и станках с ЧПУ, в модулях линейных перемещений и другом оборудовании.

Заводская смазка расчитана на весь срок службы редуктора.

Передаточное число 10:1
Входной фланец, мм 130х130
Выходной фланец, мм 120х120
Диаметр отверстия под вал двигателя, мм 22
Диаметр выходного вала, мм 25
Шпонка выходного вала, мм 8х4
Крутящий момент выходного вала, Н*м 155
Номинальная частота вращения, об/мин 3000
Радиальная нагрузка, Н 2520
Осевая нагрузка, Н 1260
Люфт, угловых минут ≤5
Сопротивление кручению, Н*м/угл. мин 12
Наработка на отказ, часов 20000
КПД, % 97
Масса, кг 6,5
Рабочая температура, ⁰С -10 ÷ +90
Степень защиты оболочки IP65
Уровень шума, дБ 63
Тип шестерней Косозубые
