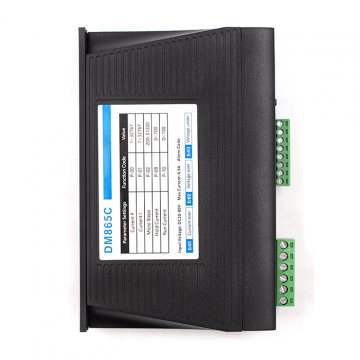

DM865C

DM865C
DM865C
DM865C
DM865C
3D модели в STP формате
Чертеж
Количество:
Цена: 4 240 руб.
Код товара: 10086

Особенности драйвера:

  • Технология самотестирования и автоматической настройки параметров обеспечивает оптимальную реакцию при работе с разными двигателями
  • Наличие экрана индикации для насттроек и отображения неисправностей драйвера
  •  деления шага до 51200, устанавливаемых с помощью клавиш на передней панели
  • Возможность выбора тока удержания вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току
  • Возможность работы в толчковом режиме

                                             Базовые параметры

№

Описание

Диапазон

Базовое

значение

P-00

Пропорциональный коэффициент

1-32767

200

Р-01

Интегральный коэффициент

2-32766

2000

Р-02

Деление шага

200-51200

2000

Р-09

Ток удержания, %

0-100

50

Р-10

Рабочий ток, % от макс.

0-100

50

Кнопка

Описание

М

Выбор функций: P параметр, JOG, RESET, L переключение параметров
Стрелка вверх

При нажатии увеличивает значение. В режиме JOG нажмите и удерживайте для вращение двигателя в прямом направлении
Стрелка вниз

При нажатии уменьшает значение. В режиме JOG нажмите и удерживайте для вращение двигателя в обратном направлении
Стрелка влево

1. Нажмите и удерживайте эту клавишу 0,5 секунд, чтобы перейти в меню параметров

2. При установке параметров нажмите один раз, чтобы переместиться на 1 разряд влево

3. После того, как установка завершена, нажмите и удерживайте эту клавишу 0,5 секунд, чтобы установить значение параметра и вернуться в предыдущее меню

4. Когда есть ошибка, нажмите на эту кнопку в течение 2 секунд, чтобы сбросить неисправность

Назначение контактов и индикации:

Символ

Функция

Технические характеристики

DIR-

Сигнал направления, либо импульсный сигнал

Предназначен для изменения направления вращения вала двигателя.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы (так же касается сигналов PULSE и ENABLE

DIR+

PUL-

Импульсный сигнал

По приходу импульса привод повернет вал двигателя в направлении, указанном в DIR, и на дискрету, выставленную на DIP переключателе.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

PUL+

ENA-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.Не работает входной сигнал enable.

ENA+

ALM+

Сигнал ошибки

Сигнал отображает неисправность в приводе. Максимальный выходной ток  50 мА и максимальное напряжение 50 В

ALM-

VСC

Электропитание

VDC 20~80 В

GND

+A, -A

Подключение обмоток двигателя

+B, -B

Примечание:

1. Источник питания не должен превышать  VDC 20~80 В.

2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

1.0

-

6.5

Напряжение питания, В

VAC

-

-

-

VDC

20

24

80

Деление шага

1:2

-

1:256

Частота входного сигнала, кГц

0

-

200

Логический сигнал, мА

7

10

16

Наличие выхода аварийного сигнала

Да

Наличие порта для связи

Нет

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Нет
ENABLE Нет
