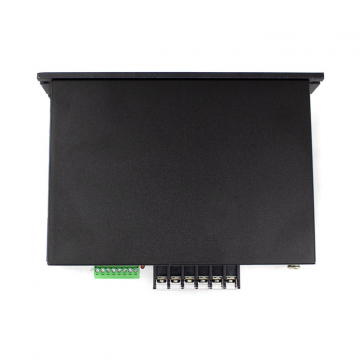

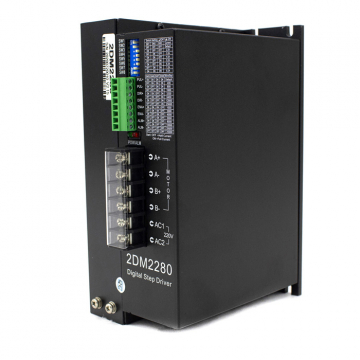

Драйвер одноканальный для шаговых двигателей 2DM2280

Количество:
Цена: 12 600 руб.

Характеристики

  • Технология самотестирования и автоматической настройки параметров обеспечивает оптимальную реакцию при работе с разными двигателями
  • 16 ступеней деления шага, от 1:2 до 1:128, устанавливаемых с помощью DIP переключателей
  • Возможность выбора тока удержания (половинный или полный) вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

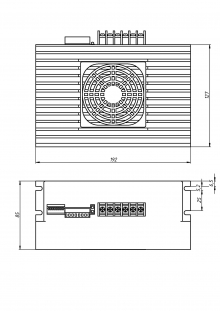

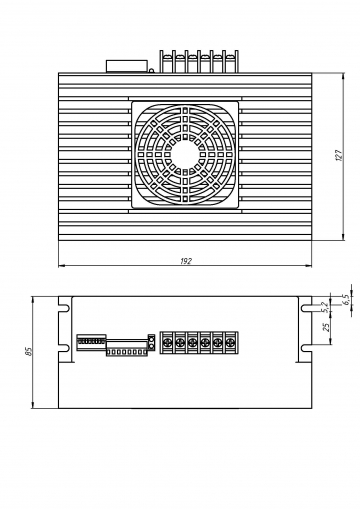

  • Размер 192 * 127 * 85 мм

Настройка выходного тока

Рабочий , А

По умолчанию

2.2

3.2

4.5

5.2

6.3

7.2

8.2

SW3

OFF

OFF

OFF

OFF

ON

ON

ON

ON

SW2

OFF

OFF

ON

ON

OFF

OFF

ON

ON

SW1

OFF

ON

OFF

ON

OFF

ON

OFF

ON

 SW4:OFF=Половинный ток

         ON=Полный ток

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

ALARM

Индикатор неисправности

При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор.

DIR-

Сигнал направления, либо импульсный сигнал

Предназначен для изменения направления вращения вала двигателя. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы (так же касается сигналов PULSE и ENABLE)

DIR+

PUL-

Импульсный сигнал

По приходу импульса привод повернет вал двигателя в направлении, указанном в DIR, и на дискрету, выставленную на DIP переключателе.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы

PUL+

ENA-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

ENA+

ALM+

Сигнал ошибки

Сигнал отображает неисправность в приводе.

ALM-

AC

Электропитание

VAC 80~240 В

AC

+A, -A

Подключение обмоток двигателя

+B, -B

Примечание:

  1. Источник питания не должно превышать VAС 240В
  2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.
  3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

2.2

-

8.2

Напряжение питания, В

VAC

80

220

240

VDC

-

-

-

Деление шага

1:2

-

1:128

Частота входного сигнала, кГц

0

-

200

Логический сигнал, мА

-

-

16

Наличие выхода аварийного сигнала

Да

Наличие порта для связи

Нет

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Нет
