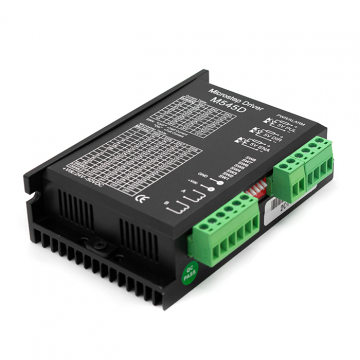

Одноканальный драйвер шаговых двигателей M545D

Одноканальный драйвер шаговых двигателей M545D
Одноканальный драйвер шаговых двигателей M545D
Одноканальный драйвер шаговых двигателей M545D
Одноканальный драйвер шаговых двигателей M545D
3D модель в STP формате

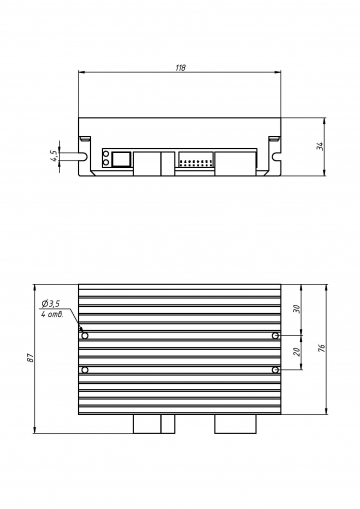

Чертеж
Инструкция
Количество:
Цена: 3 760 руб.
Код товара: 6033

Особенности драйвера:

  • 16 ступеней деления шага, от 1:2 до 1:256, устанавливаемых с помощью DIP переключателей
  • Возможность выбора тока удержания (половинный или полный) вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

Настройка микрошага

PU/Rev

По

умолчанию

800

1600

3200

6400

12800

25600

51200

1000

2000

4000

5000

8000

10000

20000

40000

SW8

ON

ON

ON

ON

ON

ON

ON

ON

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

SW7

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW6

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW5

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

Настройка выходного тока

Рабочий , А

2.0

2.57

3.14

3.71

4.28

4.86

5.43

6.0

Пиковый, А

2.4

3.08

3.77

4.45

5.14

5.83

6.52

7.2

SW3

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW2

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW1

ON

OFF

ON

OFF

ON

OFF

ON

OFF

SW4:                                                                                               OFF=Половинный ток

ON=Полный ток

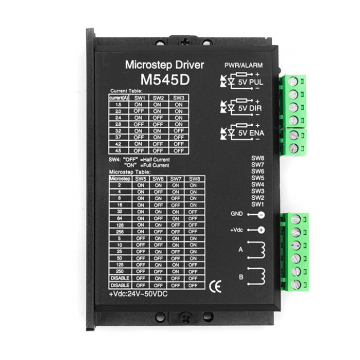

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

ALARM

Индикатор неисправности

При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор.

DIR +/-

Сигнал направления, либо импульсный сигнал

Предназначен для изменения направления вращения вала двигателя.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В

PUL +/-

Импульсный сигнал

По приходу импульса привод повернет вал двигателя в направлении, указанном в DIR, и на дискрету, выставленную на DIP переключателе.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

ENA +/-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

+VDC

Электропитание

VDC24~50 В

GND

A

Подключение обмоток двигателя

B

Примечание:

1. Не перепутайте источник питания, входное напряжение не должно превышать VDС 50В.

2. Уровень входного управляющего сигнала составляет 5 В

3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.

4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Ед. изм.

Выходной ток

1.5

-

4.5

А

Напряжение питания

VAC

-

-

-

В

VDC

24

-

50

В

Деление шага

1:2

-

1:256

-

Частота входного сигнала

0

-

75

кГц

Логический сигнал

7

10

16

мА

Наличие выхода аварийного сигнала

Нет

Наличие порта для связи

Нет

Поддержка сигналов

управления

PUL/DIR

Да

CW/CCW

Нет
