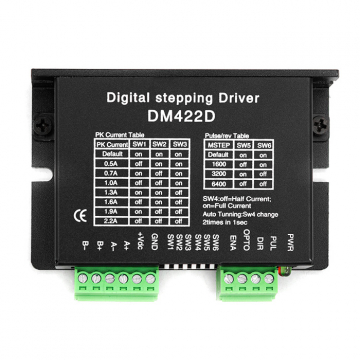

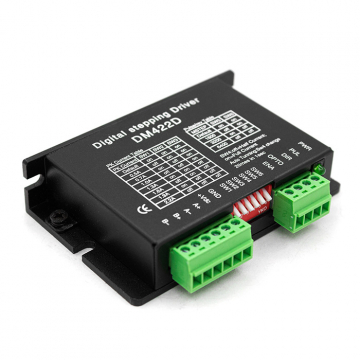

Одноканальный драйвер шаговых двигателей DM422D

Одноканальный драйвер шаговых двигателей DM422D
Одноканальный драйвер шаговых двигателей DM422D
Одноканальный драйвер шаговых двигателей DM422D
Одноканальный драйвер шаговых двигателей DM422D
Документация
3D модель в STP формате

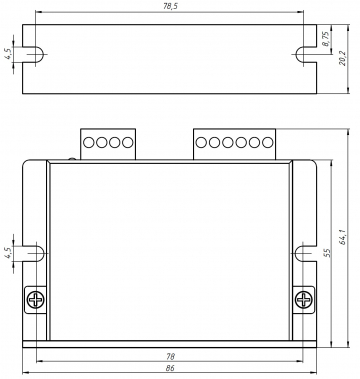

Чертеж
Количество:
Цена: 3 600 руб.
Код товара: 323

Особенности драйвера:

  • 16 ступеней деления шага, от 1:2 до 1:128, устанавливаемых с помощью DIP переключателей
  • Возможность выбора тока удержания (половинный или полный) вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току
  • Малый размер 86 * 64 * 20 мм

Настройка микрошага

PU/Rev

По умолчанию

400

800

1600

3200

6400

12800

25600

SW6

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW5

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW4

ON

OFF

ON

OFF

ON

OFF

ON

OFF

Настройка микрошага

PU/Rev

По умолчанию

400

800

1600

3200

6400

12800

25600

SW6

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW5

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW4

ON

OFF

ON

OFF

ON

OFF

ON

OFF

Настройка выходного тока

Пиковый, А

0.6

1.0

1.6

2.2

SW1

ON

ON

OFF

OFF

SW2

ON

OFF

ON

OFF

SW3: OFF=Половинный ток

SW3: ON=Полный ток

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

ALARM

Индикатор неисправности

При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор.

DIR

Сигнал направления, либо импульсный сигнал

Предназначен для изменения направления вращения вала двигателя.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В

PUL

Импульсный сигнал

По приходу импульса привод повернет вал двигателя в направлении, указанном в DIR, и на дискрету, выставленную на DIP переключателе.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

+5V

Внутреннее питание

Общий ввод питания для работы сигналов PUL, DIR и ENA

ENA

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

+VDC

Электропитание

VDC20~40 В

GND

+A, -A

Подключение обмоток двигателя

+B, -B

Примечание:

  1. Не перепутайте источник питания, входное напряжение не должно превышать VDС 40В.
  2. Уровень входного управляющего сигнала составляет 5 В
  3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

0.6

-

2.2

Напряжение питания, В

VAC

-

-

-

VDC

20

-

40

Деление шага

1:2

-

1:128

Частота входного сигнала, кГц

0

-

75

Логический сигнал, мА

7

10

16

Наличие выхода аварийного сигнала

Нет

Наличие порта для связи

Нет

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Нет
