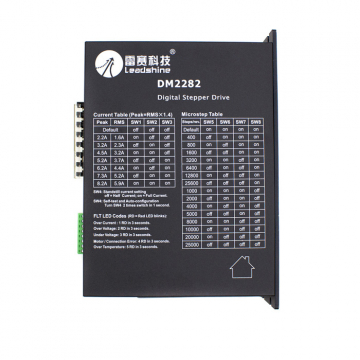

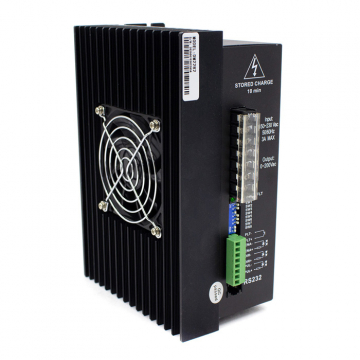

Одноканальный драйвер Leadshine DM2282

Одноканальный драйвер Leadshine DM2282
Одноканальный драйвер Leadshine DM2282
Одноканальный драйвер Leadshine DM2282
Одноканальный драйвер Leadshine DM2282
Одноканальный драйвер Leadshine DM2282
3D модель в STP формате

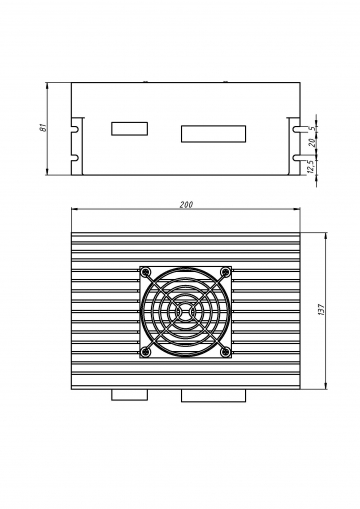

Чертеж
Инструкция
Количество:
Цена: 18 870 руб.
Код товара: 5788

Особенности драйвера:

  • Технология самотестирования и автоматической настройки параметров обеспечивает оптимальную реакцию при работе с разными двигателями
  • 16 ступеней деления шага, от 1:2 до 1:128, устанавливаемых с помощью DIP переключателей
  • Программируемое деление шага от полного шага до 102400 шагов на оборот
  • Возможность выбора тока удержания (половинный или полный) вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току
  • Малый размер 200 * 137 *81 мм
  • Подходит для шаговых двигателей типа NEMA34-51

Настройка микрошага

PU/Rev

По умолчанию

400

800

1600

3200

6400

12800

25600

1000

2000

4000

5000

8000

10000

20000

25000

SW8

ON

ON

ON

ON

ON

ON

ON

ON

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

SW7

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW6

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW5

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

Настройка выходного тока

Рабочий (RMS), А

По умолчанию

1.6

2.3

3.2

3.7

4.4

5.2

5.9

Пиковый, А

2.2

3.2

4.2

5.2

6.3

7.2

8.2

SW3

OFF

OFF

OFF

OFF

ON

ON

ON

ON

SW2

OFF

OFF

ON

ON

OFF

OFF

ON

ON

SW1

OFF

ON

OFF

ON

OFF

ON

OFF

ON

SW4:     OFF=Половинный ток

                ON=Полный ток

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

FLT

Индикатор неисправности

При перегрузке по току, повышенном и пониженном напряжении, неисправности обмоток двигателя и превышении температуры загорается красный индикатор.

DIR-

Сигнал направления, либо импульсный сигнал

В одноимпульсном (PUL/DIR) режиме предоставляет возможность выбрать направление вращения вала двигателя, в двухимпульсном (CW/CCW) (настраивается программно), при подаче на него управляющих сигналов, позволяет вращать вал двигателя против часовой стрелке (CCW).

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы (так же касается сигналов PULSE и ENABLE

DIR+

PUL-

Импульсный сигнал

В одноимпульсном режиме (PUL/DIR) по переднему и заднему (настраивается программно) прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR, в двухимпульсном (CW/CCW) вал будет вращаться только по часовой стрелке (CW).

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

Для надежного отклика ширина импульса должно быть больше 7.5 мкс

PUL+

ENA-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

ENA+

FLT+

Сигнал ошибки

Сигнал отображает неисправность в приводе. Максимальный выходной ток  20 мА и максимальное напряжение 24 В

FLT-

L

Электропитание

VAC 80~220 В

N

PE

Клемма заземления

+A, -A

Подключение обмоток двигателя

+B, -B

Примечание:

  1. Источник питания не должно превышать VAС 220В
  2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.
  3. При перегрузке по току, повышенном и пониженном напряжении, неисправности обмоток двигателя и превышении температуры индикатор FLT мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

0.5

-

8.2 (5.9 RMS)

Напряжение питания, В

VAC

80

220

220

VDC

-

-

-

Деление шага

1:2

-

1:128

Частота входного сигнала, кГц

0

-

200

Логический сигнал, мА

7

10

16

Наличие выхода аварийного сигнала

Да

Наличие порта для связи

Да (RS232)

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Да
