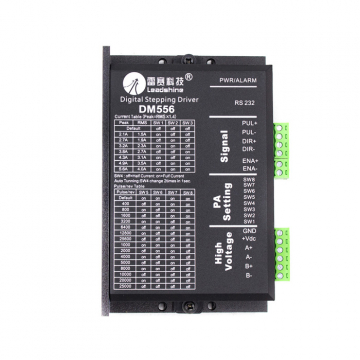

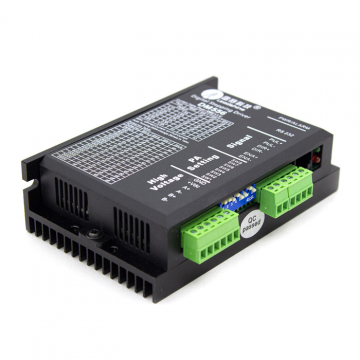

Одноканальный драйвер Leadshine DM 556

Характеристики

  • Технология самотестирования и автоматической настройки параметров обеспечивает оптимальную реакцию при работе с разными двигателями
  • 16 ступеней деления шага, от 1:2 до 1:128, устанавливаемых с помощью DIP переключателей
  • Возможность выбора тока удержания (половинный или полный) вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

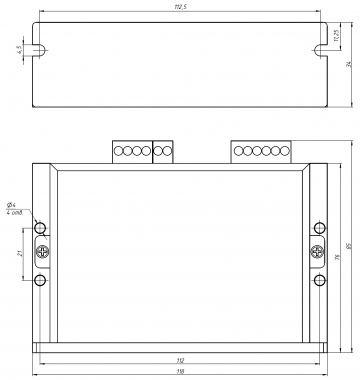

  • Малый размер 118 * 85 * 34 мм
  • Подходит для шаговых двигателей типа NEMA14-34

Настройка выходного тока

Рабочий (RMS), А

По умолчанию

1.5

1.9

2.3

2.7

3.1

3.5

4.0

Пиковый, А

2.1

2.7

3.2

3.8

4.3

4.9

5.6

SW3

OFF

OFF

OFF

OFF

ON

ON

ON

ON

SW2

OFF

OFF

ON

ON

OFF

OFF

ON

ON

SW1

OFF

ON

OFF

ON

OFF

ON

OFF

ON

SW4: OFF=Половинный ток

SW4: ON=Полный ток

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

ALARM

Индикатор неисправности

При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор.

DIR-

Сигнал направления, либо импульсный сигнал

В одноимпульсном (PUL/DIR) режиме предоставляет возможность выбрать направление вращения вала двигателя, в двухимпульсном (CW/CCW) (настраивается программно), при подаче на него управляющих сигналов, позволяет вращать вал двигателя против часовой стрелке (CCW).

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы (так же касается сигналов PULSE и ENABLE

DIR+

PUL-

Импульсный сигнал

В одноимпульсном режиме (PUL/DIR) по переднему и заднему (настраивается программно) прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR, в двухимпульсном (CW/CCW) вал будет вращаться только по часовой стрелке (CW).

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

Для надежного отклика ширина импульса должно быть больше 7.5 мкс

PUL+

ENA-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

ENA+

VDC

Электропитание

VDC 24~45 В

GND

+A, -A

Подключение обмоток двигателя

+B, -B

Примечание:

  1. Источник питания не должно превышать VDС 45В
  2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.
  3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

0.5

-

5.6 (4.0 RMS)

Напряжение питания, В

VAC

-

-

-

VDC

24

-

45

Деление шага

1:2

-

1:128

Частота входного сигнала, кГц

0

-

200

Логический сигнал, мА

7

10

16

Наличие выхода аварийного сигнала

Нет

Наличие порта для связи

Да (RS232)

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Да
