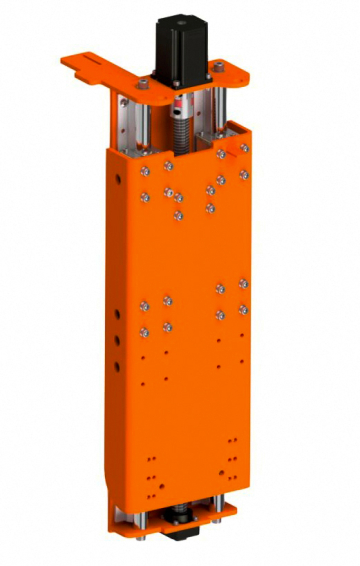

Модуль универсальный MS20-320

Модуль оси Z с рабочим ходом 320мм.

Модуль универсальный MS20-320 предназначен для использования в качестве оси Z в станках с ЧПУ и механизмах, где требуется линейное перемещение различных узлов и рабочих инструментов.

Механический привод модуля выполнен на основе цилиндрических рельс и линейных подшипников, направляющих движение передней пластины. Перемещение пластины осуществляется с помощью шагового двигателя серии NEMA 23, приводящего в движение пластину посредством шарико-винтовой пары.

Модуль универсальный MS20-320 предусматривает установку рабочих механизмов, например шпинделя.

Технические характеристики:

Рабочий ход - 320мм.

Двигатель - 57HS112-4004

Направляющие - цилиндрические рельсы SBR20

Максимальная скорость холостого перемещения - 4м/мин

Ходовой винт - ШВП2005

Опорный подшипник - FK10

Расстояние между Направляющими - 120

Габариты Ш*Г*В (без двигателя) - 193*202*623
