Модуль опорный HW HGW30HCZAH

Модуль опорный HW HGW30HCZAH
Модуль опорный HW HGW30HCZAH
Модуль опорный HW HGW30HCZAH

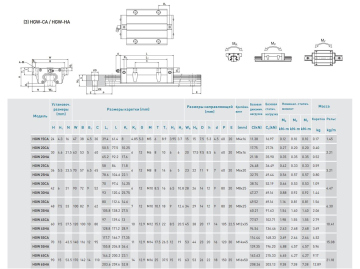

Чертеж
Каталог линейных направляющих HIWIN
3D модель в STP формате
Количество:
Цена: 8 810 руб.
Код товара: 14282

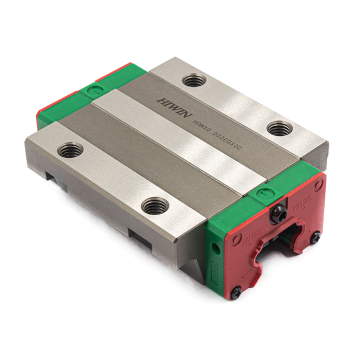

Модуль опорный (каретка с фланцем) серии HGW.

HIWIN — это известный производитель высококачественных линейных направляющих и систем перемещения. Продукция компании отличается высокой точностью, надёжностью и долговечностью, что делает её идеальным выбором для использования в различных отраслях промышленности.

Применение профильных направляющих HIWIN во фрезерных станках позволяет обеспечить высокую точность и плавность перемещения рабочего инструмента. Это особенно актуально при выполнении сложных операций фрезерования, таких как обработка кромок, сверление отверстий и создание сложных геометрических форм.

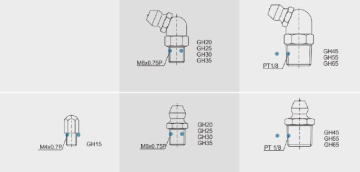

Состоят из корпуса, в котором расположены 2 ряда металлических шариков, их перемещение происходит в замкнутом контуре. Для смазки предусмотрены отверстия, в которые вворачивается пресс-масленка.

Производитель:

HIWIN

Обозначение:

HGW30HCZAH

Серия:

HG - грузоподъёмные

Тип:

W - фланцевая

Типоразмер:

30

Нагрузка:

H - сверхвысокая

Тип крепления каретки:

C - сверху или снизу

Преднатяг:

ZA: 0,05C ~ 0,07C, где C - динамическая нагрузка (средний натяг)

Базовая динамическая нагрузка С:

47.27 кН

Базовая статическая нагрузка С0:

69.16 кН

Класс точности:

H - высокий

Допустимое отклонение по высоте:

±0,04 мм

Допустимое отклонение по ширине:

±0,04 мм
