Модуль опорный Hiwin HGW45CCZAC

Модуль опорный Hiwin HGW45CCZAC
Модуль опорный Hiwin HGW45CCZAC
Модуль опорный Hiwin HGW45CCZAC
Модуль опорный Hiwin HGW45CCZAC
Чертеж
Каталог линейных направляющих HIWIN
3D модель в STP формате
Количество:
Цена: 17 770 руб.
Код товара: 13811

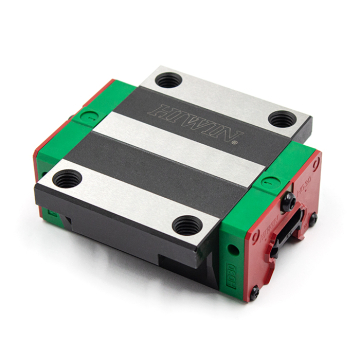

Модуль опорный (каретка с фланцем) серии HGW.

Производитель - HIWIN. Состоят из корпуса, в котором расположены 2 ряда металлических шариков, их перемещение происходит в замкнутом контуре. Для смазки предусмотрены отверстия, в которые вворачивается пресс-масленка.

Серия направляющих:

HG - грузоподъёмные

Типоразмер направляющих:

45

Опорный блок:

Фланцевая

Класс точности:

C

Тип нагрузки:

Высокий

Вид крепления блока:

Сверху или снизу

Натяг:

ZA - 0,05C ~ 0,07C, где C - динамическая нагрузка

Преднатяг:

ZА

Динамическая нагрузка (C):

77.57 kN

Статическая нагрузка (C0):

102.71 kN
