QHH15CAZAH

QHH15CAZAH
QHH15CAZAH

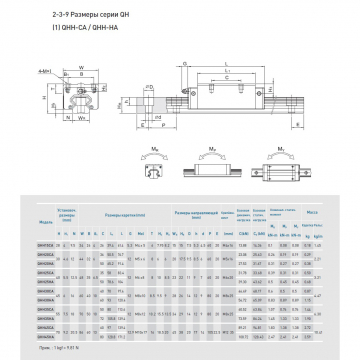

Чертеж
Каталог линейных направляющих HIWIN
Количество:
Цена: 8 500 руб.
Код товара: 6980

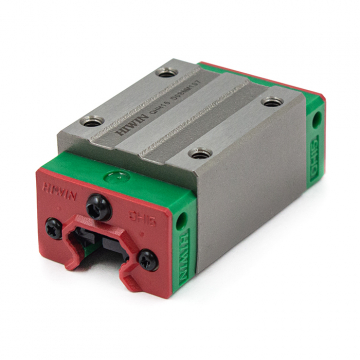

Каретка без фланца (линейные подшипники) серии QHH.

Производитель - HIWIN. Состоят из корпуса, в котором расположены 2 ряда металлических шариков, их перемещение происходит в замкнутом контуре. Для смазки предусмотрены отверстия, в которые вворачивается пресс-масленка.

Серия QH с технологией SynchMotionTM обладает всеми преимуществами серии HG, а также предлагает плавное и бесшумное перемещение, превосходную смазку и длительный срок службы. Исходя из этого, направляющие серии QH нашли применение в high-tech индустрии, где требуются: высокая скорость, низкий уровень шума, и низкое влияние воздействия пыли. Серия QH взаимозаменяема с серией HG.

Серия направляющих:

QH

Типоразмер направляющих:

15

Опорный блок:

Прямоугольный

Класс точности:

H

Тип нагрузки:

Высокий

Схема контакта:

DF, X-образная

Преднатяг:

ZА

Динамическая нагрузка (C):

17.94 kN

Статическая нагрузка (C0):

19.86 kN
