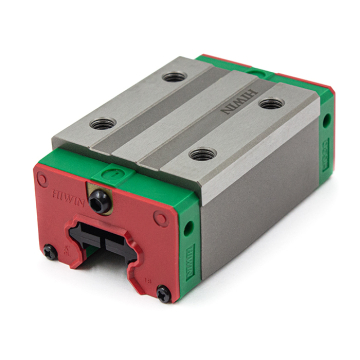

Модуль опорный Hiwin HGH15CAZAH

Модуль опорный Hiwin HGH15CAZAH
Модуль опорный Hiwin HGH15CAZAH
Модуль опорный Hiwin HGH15CAZAH

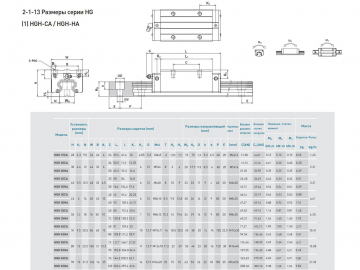

Чертеж
Каталог линейных направляющих HIWIN
3D модель в STP формате
Количество:
Цена: 3 500 руб.
Код товара: 3248

Каретка без фланца (линейные подшипники) серии HGH.

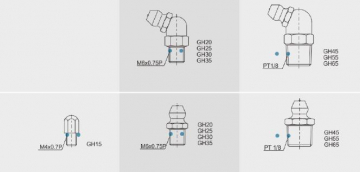

Производитель - HIWIN. Состоят из корпуса, в котором расположены 2 ряда металлических шариков, их перемещение происходит в замкнутом контуре. Для смазки предусмотрены отверстия, в которые вворачивается пресс-масленка.

Серия направляющих: HG - грузоподъёмные
Типоразмер направляющих: 15
Опорный блок: Прямоугольная
Класс точности: H
Тип нагрузки: Высокий
Вид крепления блока: Сверху
Натяг: ZA - 0,05C ~ 0,07C, где C - динамическая нагрузка
Преднатяг: ZА
Динамическая нагрузка (C): 14.7 kN
Статическая нагрузка (C0): 23.47 kN
