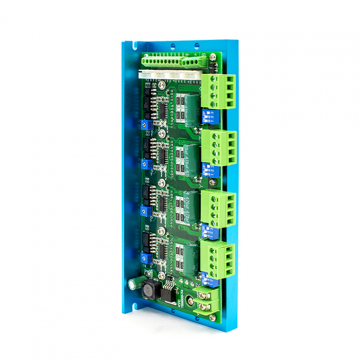

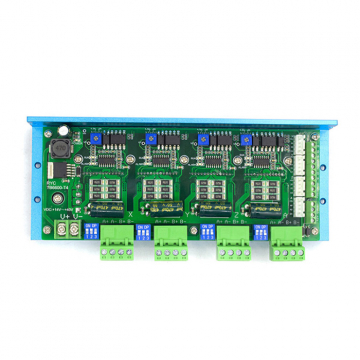

Многоканальный драйвер шаговых двигателей, 4-ех осевой ТВ6600-T4 4 axis

Многоканальный драйвер шаговых двигателей, 4-ех осевой ТВ6600-T4 4 axis
Многоканальный драйвер шаговых двигателей, 4-ех осевой ТВ6600-T4 4 axis
Многоканальный драйвер шаговых двигателей, 4-ех осевой ТВ6600-T4 4 axis
Многоканальный драйвер шаговых двигателей, 4-ех осевой ТВ6600-T4 4 axis
3D модель в STP формате

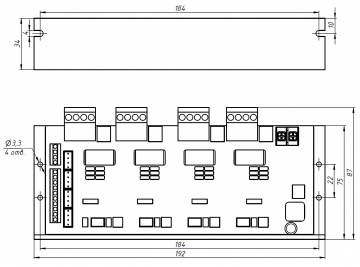

Чертеж
Количество:
Цена: 9 100 руб.
Код товара: 3266

Многоканальный драйвер шаговых двигателей на 4 оси, ТВ6600-T4 4axis, предназначен для управления двухфазными шаговыми двигателями. Используется для построения станка с числовым программным управлением. Многоканальный драйвер ТВ6600-T4 4axis способен обеспечить стабильную точность как на низких, так и на высоких скоростях шагового двигателя.

Порты ввода/вывода

Пин

Функция

V+ V-

Питание платы

A+ A-

Питание первой обмотки шагового двигателя

B+ B-

Питание второй обмотки шагового двигателя

+5V

Входной сигал +5В (com)

XP

Сигнал pulse оси X

XD

Сигнал dir оси X

YP

Сигнал pulse оси Y

YD

Сигнал dir оси Y

ZP

Сигнал pulse оси Z

ZD

Сигнал dir оси Z

AP

Сигнал pulse оси A

AD

Сигнал dir оси A

EN

Сигнал enable

12 V

Питание внешнего устройства 12 В

V-

Питание внешнего устройства gnd

Количество каналов

4

Питание

14 - 40 В

Диапазон регулировки тока

0.5-4.5А

Рабочая температура

15-70оС

Максимальная частота

200кГц

Деление шага

1,2,4,8,16

Функция подавления резонанса

Да
