Муфта CD-34-45-10-14

Муфта CD-34-45-10-14

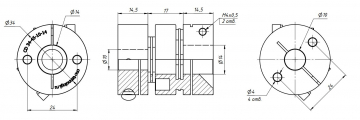

Чертеж
3D модели в STP формате
Чертеж
Количество:
Цена: 1 260 руб.
Код товара: 1008

Муфты мембранные соединительные серии CD предназначены для компенсации взаимной несоосности валов до 2.5°. В конструкции муфт в качестве передающего момент элемента применяются стальные мембраны, что обуславливает более высокий крутящий момент и угол компенсации по сравнению с муфтами других серий.

Наименование

d1,

мм

d2,

мм

D,

мм

L,

мм

М

Момент, Н*м

Центровка, мм

Несоосность

Скорость, об/мин
CD-34-45-10-14 10 14 34 45 M4 20 ±0.2 2.50 12000
