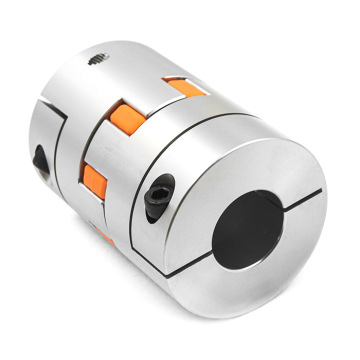

Муфта соединительная BF1-65-90-30-35

Муфта соединительная BF1-65-90-30-35
Муфта соединительная BF1-65-90-30-35

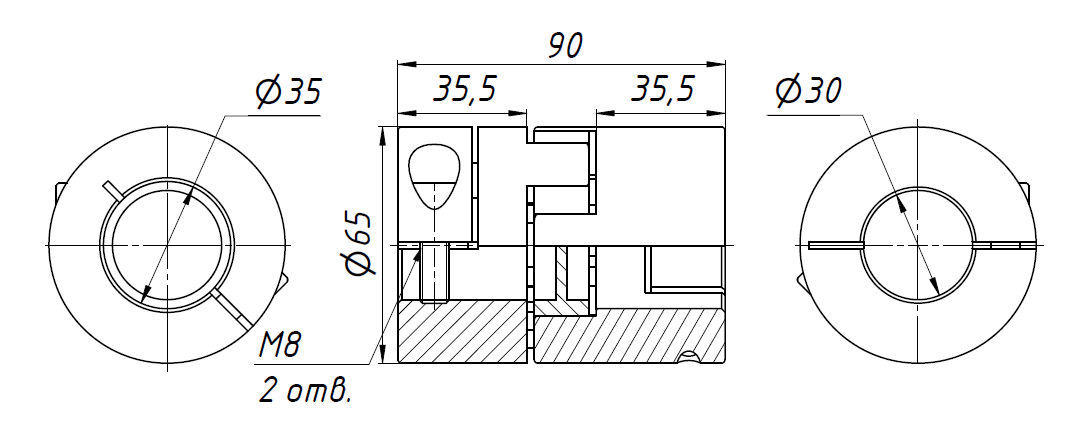

Чертеж
3D модель в STP формате
Количество:
Цена: 2 840 руб.
Код товара: 16581

Муфты кулачковые серии BF1 предназначены для соединения соосных цилиндрических валов и передачи вращающего момента с ведущего на ведомый вал.

Две полумуфты соединяются посредством упругого элемента, поглощающего возникающие при работе вибрации.

Муфта способна компенсировать угловое смещение сопряженных валов до 1°. Радиальное смещение валов может достигать 0,15 мм.

Наружный диаметр муфты, мм:

65

Длина муфты, мм:

90

Диаметр вала 1, мм:

30

Диаметр вала 2, мм:

35

Номинальный вращающий момент, Н*м:

110

Максимальный вращающий момент, Н*м:

210

Максимальная скорость вращения, об/мин:

8300

Радиальное смещение валов, мм:

0,15

Угловое смещение валов, °:

1

Количество винтов:

2

Резьба винта:

М8
