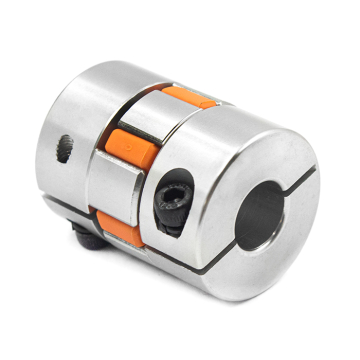

Муфта кулачковая соединительная JM2-30-40-12-12

Муфта кулачковая соединительная JM2-30-40-12-12
Муфта кулачковая соединительная JM2-30-40-12-12

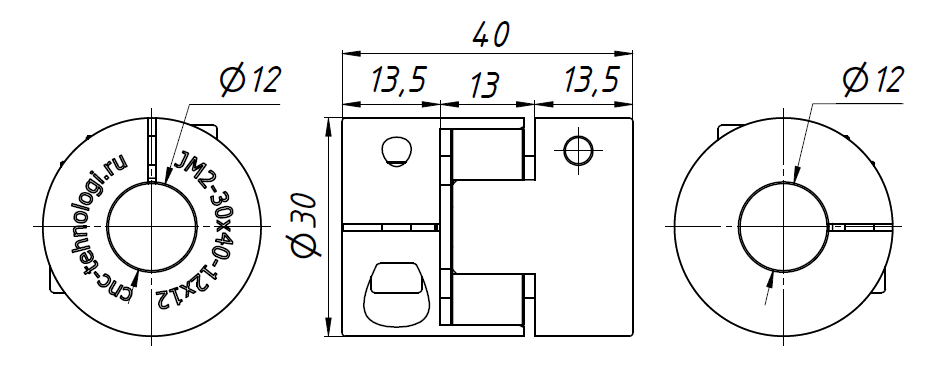

Чертеж
3D модель в STP формате
Количество:
Цена: 695 руб.
Код товара: 14231

Муфты кулачковые серии JM2 предназначены для соединения соосных цилиндрических валов и передачи вращающего момента с ведущего на ведомый вал.

Две полумуфты соединяются посредством упругого элемента, поглощающего возникающие при работе вибрации.

Муфта способна компенсировать угловое смещение сопряженных валов до 1°. Радиальное смещение валов может достигать 0,15 мм.

Наружный диаметр муфты, мм:

30

Длина муфты, мм:

40

Диаметр вала 1, мм:

12

Диаметр вала 2, мм:

12

Номинальный вращающий момент, Н*м:

6,5

Максимальный вращающий момент, Н*м:

13

Максимальная скорость вращения, об/мин:

14000

Радиальное смещение валов, мм:

0,15

Угловое смещение валов, °:

1

Количество винтов:

2

Резьба винта:

М4
