Муфта JM2-20-25-5-8

Муфта JM2-20-25-5-8
Муфта JM2-20-25-5-8

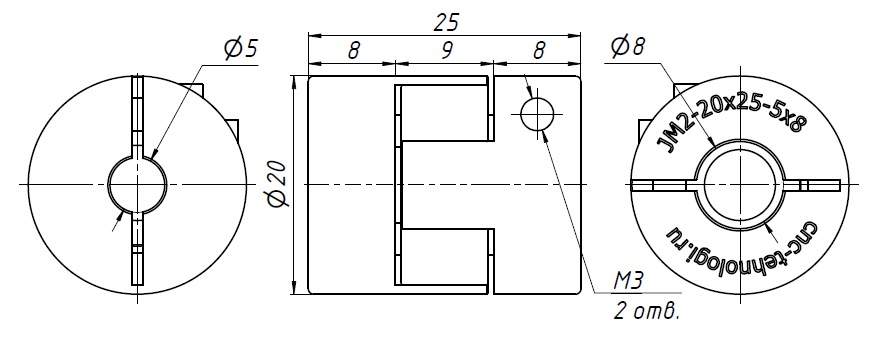

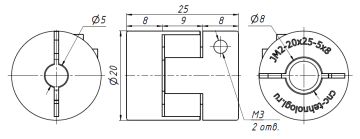

Чертеж
3D модель в STP формате
Количество:
Цена: 440 руб.
Код товара: 15900

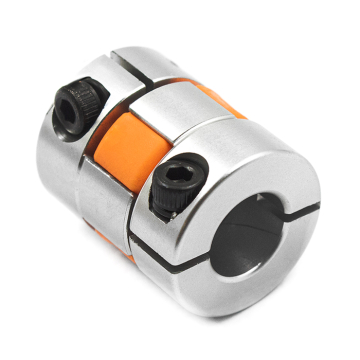

Муфты кулачковые серии JM2 предназначены для соединения соосных цилиндрических валов и передачи вращающего момента с ведущего на ведомый вал.

Две полумуфты соединяются посредством упругого элемента, поглощающего возникающие при работе вибрации.

Муфта способна компенсировать угловое смещение сопряженных валов до 1°. Радиальное смещение валов может достигать 0,15 мм.

Наружный диаметр муфты, мм:

20

Длина муфты, мм:

25

Диаметр вала 1, мм:

 5

Диаметр вала 2, мм:

 8

Номинальный вращающий момент, Н*м:

2,8

Максимальный вращающий момент, Н*м:

5,6

Максимальная скорость вращения, об/мин:

17000

Радиальное смещение валов, мм:

0,15

Угловое смещение валов, °:

1

Количество винтов:

2

Резьба винта:

М3
Муфты соединительные
D 20
d1 5
d2 8
L 25
