Система контроля высоты факела плазмы THC

Система контроля высоты факела плазмы, далее система THC, предназначена для сохранения высоты между соплом плазмотрона и металлом во время резки за счёт поддержания заданного напряжения дуги. Система представляет собой программно-технический комплекс, состоящий из управляющего контроллера THC, механизма подъёма плазмотрона и конфигурационных файлов для системы управления станком с ЧПУ Mach3 (скринсет, макросы, профили).

Для улучшения электромагнитной совместимости управляющий контроллер и механизм подъёма плазмотрона были разделены между собой. Такое решение также повысило удобство подбора режимов резки, поскольку блок управления находится близко к оператору станка и ему не нужно смотреть на режущую голову, чтобы определить необходимое значение напряжения дуги. Управляющий контроллер THC работает с распространённым программным обеспечением для станков с ЧПУ Mach3.

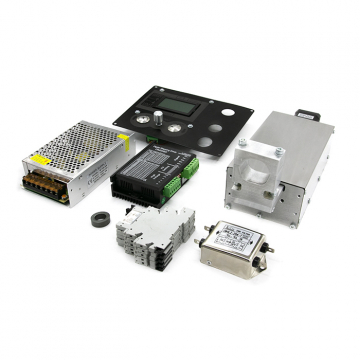

В комплект входит:

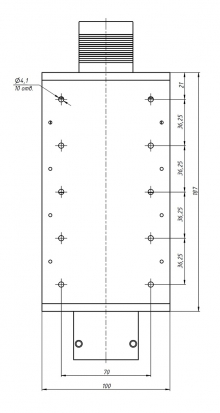

  • Механизм подъёма плазмотрона.

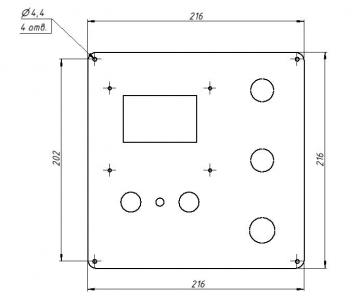

  • Плата управляющего контроллера.

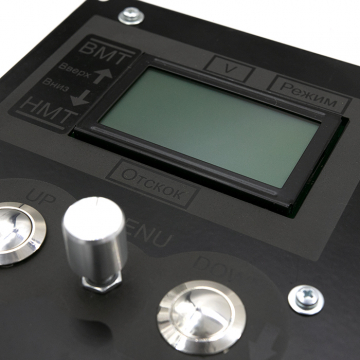

  • Энкодер со встроенной кнопкой.
  • 2 кнопки для подъёма/опускания плазмотрона.
  • Драйвер шагового двигателя.
  • Скринсет и макросы для Mach3.
  • Профили для Mach3 (конфигурация для контроллера ЧПУ ZKMotion).
  • Схемы подключения для контроллера ЧПУ ZKMotion.

Основные характеристики системы THC

Параметр

Значения

Рабочий ход плазмотрона

65 мм

Двигатель

Шаговый, серия NEMA 17

Тип передачи

ШВП 1204

Тип направляющих

Профильные

Точность позиционирования ШВП

0.01 мм

Тип датчиков

Индуктивные

Тип драйвера двигателя

DM556

Напряжение питания

24 В

Рекомендуемая мощность блока питания

Минимум 75 Вт. Рекомендуется отдельный блок питания

Входное напряжение дуги на контроллер THC

0-3,5 В

Коэффициенты пересчёта напряжения дуги*

50 или 100

Язык дисплея

Русский/Английский

Рабочая температура

10-45 ⁰С

* - Убедитесь, что Ваш источник плазмы или внешний делитель высокого напряжения поддерживают один из данных коэффициентов пересчёта напряжения дуги!
