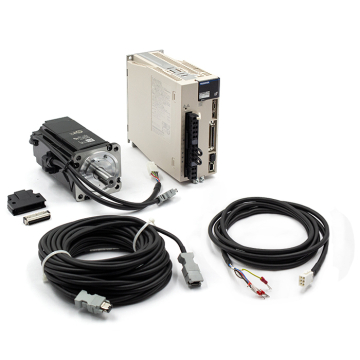

Комплект Сервопривод+Драйвер YASKAWA 800W SGM7J-08AFC6E + SGD7S-5R5A00B202

Комплект Сервопривод+Драйвер YASKAWA 800W SGM7J-08AFC6E + SGD7S-5R5A00B202
Комплект Сервопривод+Драйвер YASKAWA 800W SGM7J-08AFC6E + SGD7S-5R5A00B202
Комплект Сервопривод+Драйвер YASKAWA 800W SGM7J-08AFC6E + SGD7S-5R5A00B202
Комплект Сервопривод+Драйвер YASKAWA 800W SGM7J-08AFC6E + SGD7S-5R5A00B202
Комплект Сервопривод+Драйвер YASKAWA 800W SGM7J-08AFC6E + SGD7S-5R5A00B202
Комплект Сервопривод+Драйвер YASKAWA 800W SGM7J-08AFC6E + SGD7S-5R5A00B202
Руководство SGD7S
Руководство SGM7
3D модели в STP формате
Чертеж двигателя
Чертеж драйвера
Sigma
Количество:
Цена: 139 760 руб.
Код товара: 8914

YASKAWA  SGD7S-5R5A 00B202

Комплект, состоящий из сервопривода и драйвера, предназначен для установки на передвигаемые узлы, где требуется высокая точность и надежность. Управление серводрайвером осуществляется через аналоговый сигнал, либо через подачу управляющих импульсов.

Входное рабочее напряжение силовой цепи

 1-ф VАС200-240

Входное рабочее напряжение цепи управления

 1-ф VАС200-240

Входная рабочая частота, Гц

50

Входной рабочий ток силовой цепи, А

8.7

Потребляемая мощность цепи управления, кВА

1,9

Выходное рабочее напряжение

3-ф 0-240В

Выходной рабочий ток, А

5.5

Выходная рабочая мощность, кВт

0,75

Метод управления

PUL/DIR
CW/CCW

Analog Voltage

Управление

Скоростью
Положением
Моментом

Степень защиты

IP10

YASKAWA SGM7J-08AFC6E

Сервомотор серии SGM7J имеет среднюю инерцию ротора и высокую скорость

Мощность, кВт

0,75

Напряжение, В

АС200

Инкрементальный энкодер

24 bit

Конец вала

прямой вал со шпоночным пазом

Рабочий момент, Нм

2.39

Рабочий ток, А

4.4

Рабочая скорость, об/мин

3000

Максимальная скорость, об/мин

6000

Постоянная крутящего момента, Нм/А

0,584

Инерция, х10-4кг*м2

1.59
Сальник+тормоз Есть
Питание тормоза, VDC 24
Момент удержания тормоза, Нм 2,39
Номинальный ток тормоза , A 0.27

Защита

IP67
