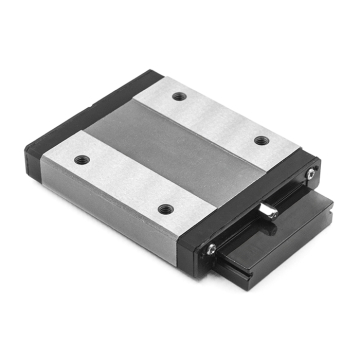

Модуль опорный MGW15H

Модуль опорный MGW15H
Модуль опорный MGW15H

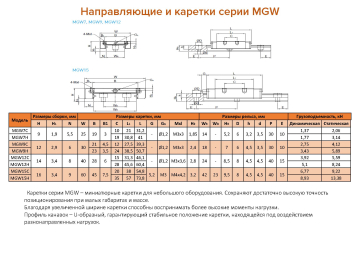

Чертеж
3D модель в STP формате
Количество:
Цена: 2 750 руб.
Код товара: 14189

Каретки серии MGW – миниатюрные каретки для небольшого оборудования. Сохраняют достаточно высокую точность позиционирования при малых габаритах и массе.

Благодаря увеличенной ширине каретки способны воспринимать более высокие моменты нагрузки.

Профиль канавок – U-образный, гарантирующий стабильное положение каретки, находящейся под воздействием разнонаправленных нагрузок.

Обозначение:

MGW15H

Серия:

MGW - миниатюрная широкая

Типоразмер:

15

Тип:

H - длинная

Преднатяг:

Z0: 0 мкм (очень легкий натяг)

Класс точности:

С - нормальный

Допустимое отклонение по высоте:

±0,04 мм

Допустимое отклонение по ширине:

±0,04 мм

Базовая динамическая нагрузка С:

8,93 кН

Базовая статическая нагрузка С0:

13,38 кН

Тип крепления:

крепление сверху
