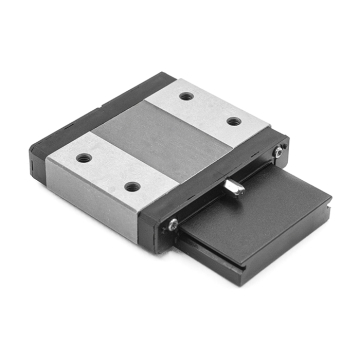

Модуль опорный MGW15C

Модуль опорный MGW15C
Модуль опорный MGW15C

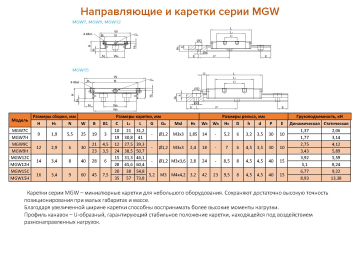

Чертеж
3D модель в STP формате
Количество:
Цена: 2 350 руб.
Код товара: 14188

Каретки серии MGW – миниатюрные каретки для небольшого оборудования. Сохраняют достаточно высокую точность позиционирования при малых габаритах и массе.

Благодаря увеличенной ширине каретки способны воспринимать более высокие моменты нагрузки.

Профиль канавок – U-образный, гарантирующий стабильное положение каретки, находящейся под воздействием разнонаправленных нагрузок.

Обозначение:

MGW15C

Серия:

MGW – миниатюрная широкая

Типоразмер:

15

Тип:

C - стандартная

Преднатяг:

Z0: 0 мкм (очень легкий натяг)

Класс точности:

С - нормальный

Допустимое отклонение по высоте:

±0,04 мм

Допустимое отклонение по ширине:

±0,04 мм

Базовая динамическая нагрузка С:

6,77 кН

Базовая статическая нагрузка С0:

9,22 кН

Тип крепления:

крепление сверху
