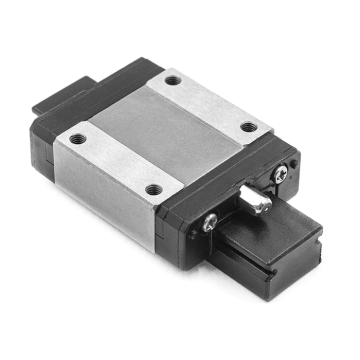

Модуль опорный MGN15C

Модуль опорный MGN15C
Модуль опорный MGN15C

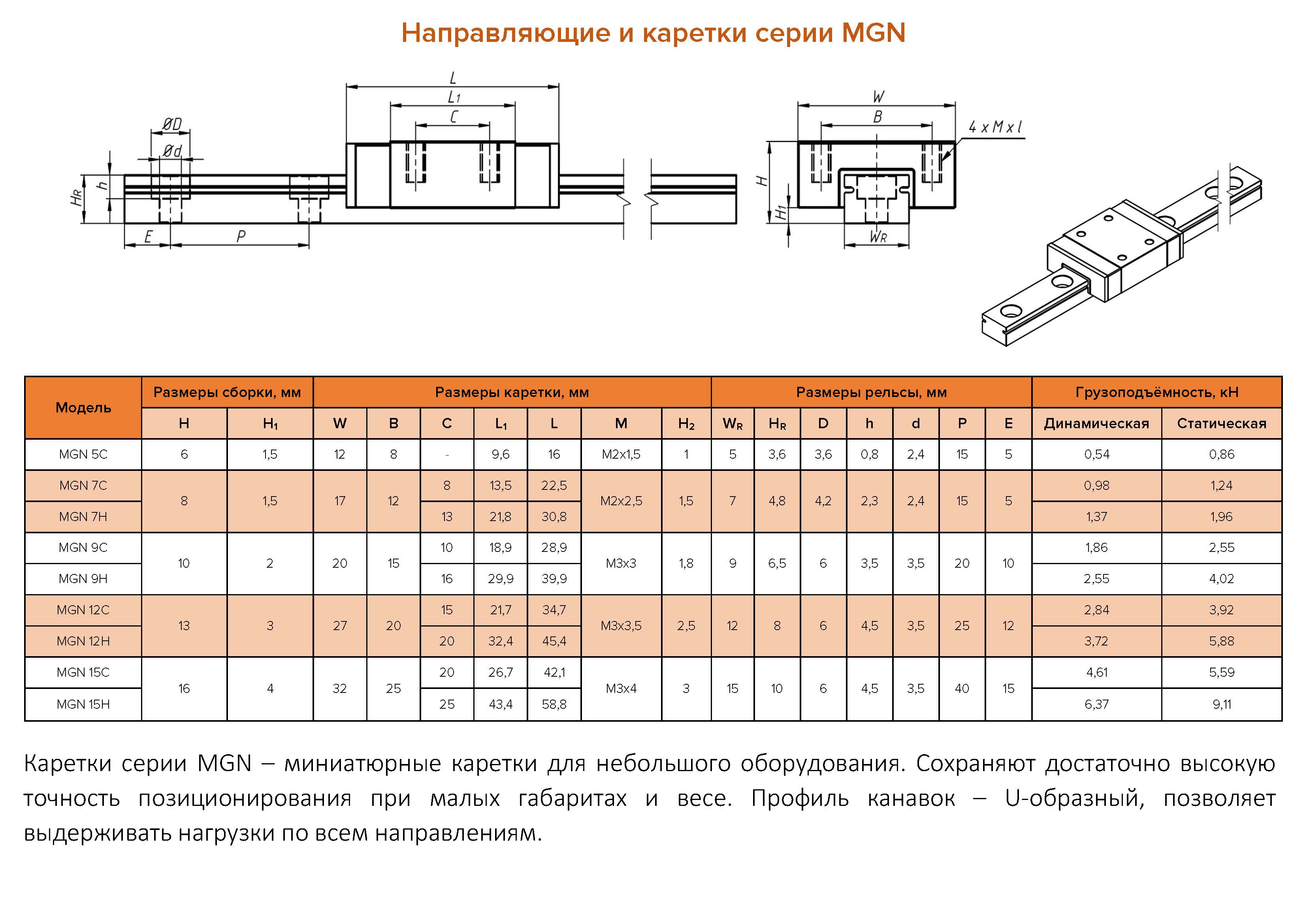

Чертеж
3D модель в STP формате
Количество:
Цена: 1 150 руб.
Код товара: 14187

Каретки серии MGN – миниатюрные каретки для небольшого оборудования. Сохраняют достаточно высокую точность позиционирования при малых габаритах и весе. Профиль канавок – U-образный, позволяет выдерживать нагрузки по всем направлениям.

Обозначение:

MGN15C

Серия:

MGN - миниатюрная

Типоразмер:

15

Тип:

C - стандартная

Преднатяг:

Z0: 0 мкм (очень легкий натяг)

Класс точности:

С - нормальный

Допустимое отклонение по высоте:

±0,04 мм

Допустимое отклонение по ширине:

±0,04 мм

Базовая динамическая нагрузка С:

4,61 кН

Базовая статическая нагрузка С0:

5,59 кН

Тип крепления:

крепление сверху
