HSAC GHW55HCZAC

HSAC GHW55HCZAC
HSAC GHW55HCZAC
HSAC GHW55HCZAC
HSAC GHW55HCZAC

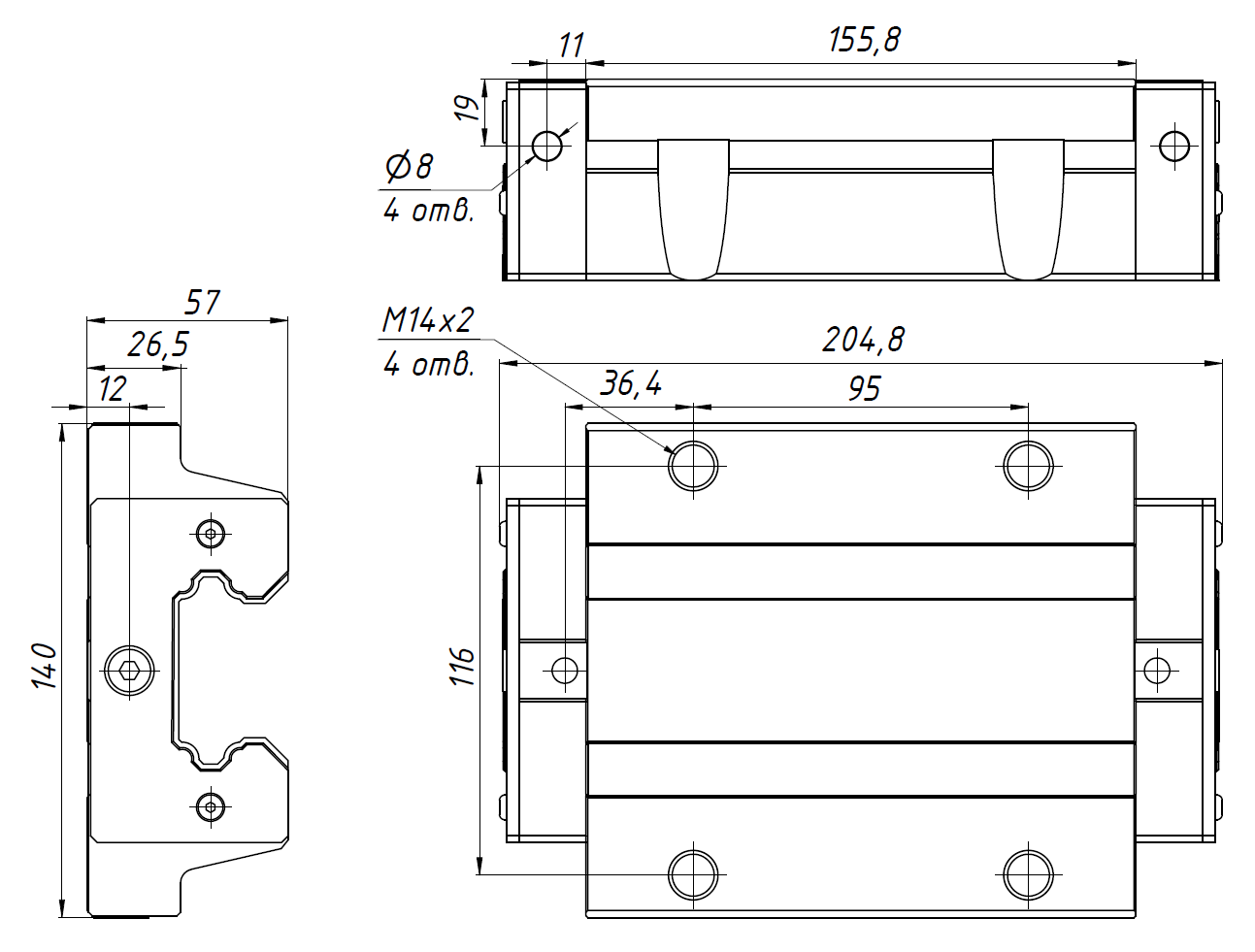

Чертеж общий
Чертеж
3D модель в STP формате
Количество:
Цена: 18 300 руб.
Код товара: 17064

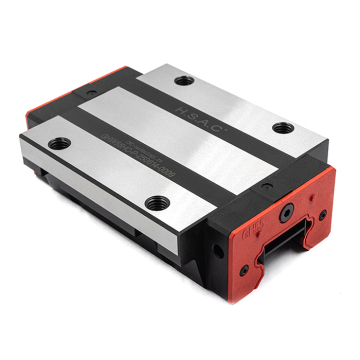

Каретка (линейный подшипник) с фланцем. Применяется с профильным рельсом GHR55.

Рельсовые профильные направляющие отличный выбор при построении станка ЧПУ. Их использование позволяет обеспечить жесткость конструкции, точность позиционирования, а отсутствие провисания дает возможность строить станки ЧПУ с большим рабочим полем.

Каретки (модули линейного перемещения) для профильных рельсов GHR серии GH. Производитель - HSAC (Тайвань). Состоят из корпуса, в котором расположены 2 ряда металлических шариков, их перемещение происходит в замкнутом контуре. Для смазки предусмотрены отверстия, в которые вворачивается пресс-масленка.

Производитель:

HSAC

Обозначение:

GHW55HCZAC

Серия:

GH – грузоподъёмные

Тип:

W - фланцевая

Типоразмер:

55

Нагрузка:

H - сверхвысокая

Тип крепления каретки:

С - крепление сверху или снизу

Преднатяг:

ZA: 0,05C ~ 0,07C, где C - динамическая нагрузка (средний натяг)

Базовая динамическая нагрузка С:

184,9 кН

Базовая статическая нагрузка С0:

276,23 кН

Класс точности:

С - нормальный

Допустимое отклонение по высоте:

±0,1 мм

Допустимое отклонение по ширине:

±0,1 мм
