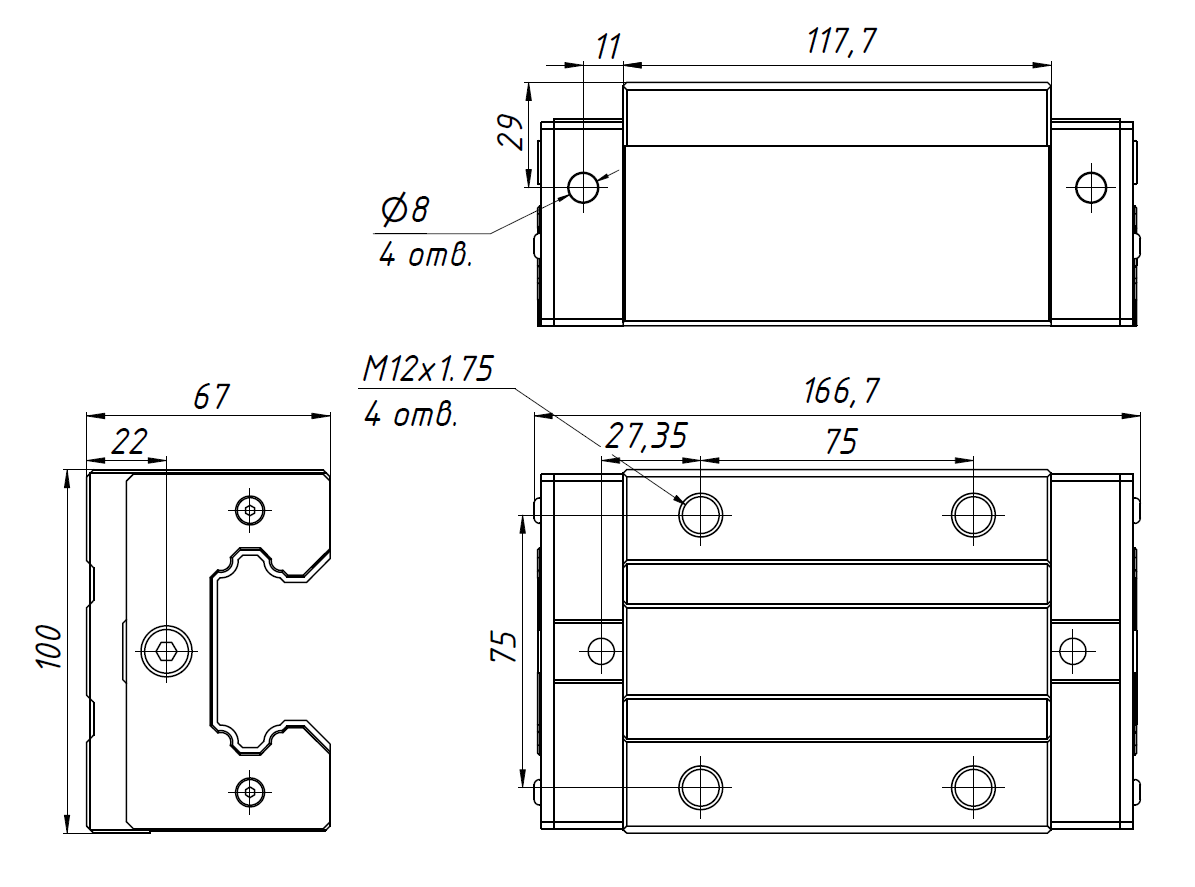

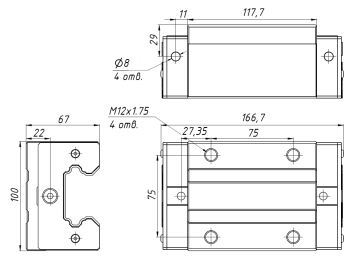

Чертеж
Чертеж общий
3D модель в STP формате
Количество:
Цена: 13 700 руб.
Код товара: 17106

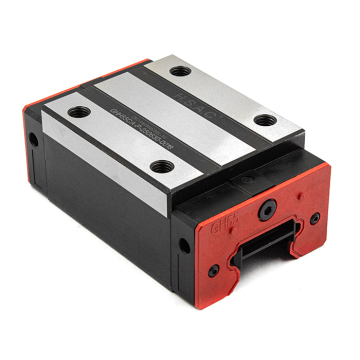

Каретка (линейный подшипник) без фланца. Применяется с профильным рельсом GHR55.

Рельсовые профильные направляющие отличный выбор при построении станка ЧПУ. Их использование позволяет обеспечить жесткость конструкции, точность позиционирования, а отсутствие провисания дает возможность строить станки ЧПУ с большим рабочим полем.

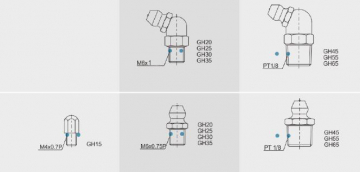

Каретки (модули линейного перемещения) для профильных рельсов GHR серии GH. Производитель - HSAC (Тайвань). Состоят из корпуса, в котором расположены 2 ряда металлических шариков, их перемещение происходит в замкнутом контуре. Для смазки предусмотрены отверстия, в которые вворачивается пресс-масленка.

Производитель:

HSAC

Обозначение:

GHH55CAZ0C

Серия:

GH – грузоподъёмные

Тип:

H - прямоугольная

Типоразмер:

55

Нагрузка:

C - высокая

Тип крепления каретки:

A - крепление сверху

Преднатяг:

Z0: 0 ~ 0,02C, где C - динамическая нагрузка (легкий натяг)

Базовая динамическая нагрузка С:

153,2 кН

Базовая статическая нагрузка С0:

211,23 кН

Класс точности:

С - нормальный

Допустимое отклонение по высоте:

±0,1 мм

Допустимое отклонение по ширине:

±0,1 мм
