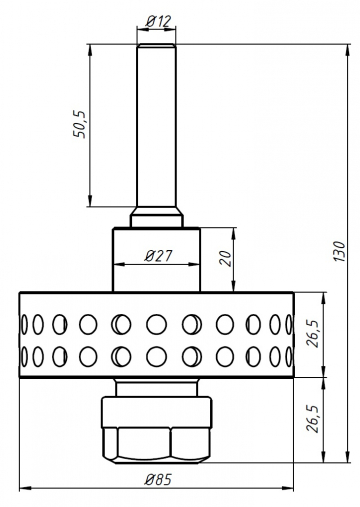

Патрон термосверления ER20 (12mm)

Патрон термосверления оснащен системой охлаждения в виде алюминиевого барабана, который необходим для рассеивания тепла. Зажим – цанговый ER20-A, хвостовик в виде конуса Морзе 2.

Инструмент, используемый для термического просверливания отверстий с одновременным нарезанием резьбы, работает в условиях высоких температур, поэтому требует постоянного охлаждения.

Основным инструментом в процессе пластического формирования отверстия является сверлильная головка. Она может использоваться на любом сверлильном, фрезерном станке или обрабатывающем центре с ЧПУ. В сочетании с главным вращательным и поступательным движением подачи наконечника за счет трения о заготовку происходит нагрев инструмента и заготовки до высоких температур, которые могут достигать 900°C для инструмента и 700°C для заготовки. Для предотвращения перегрева наконечника и оснастки используется специальный цанговый патрон, снабженный охлаждающим радиатором.
