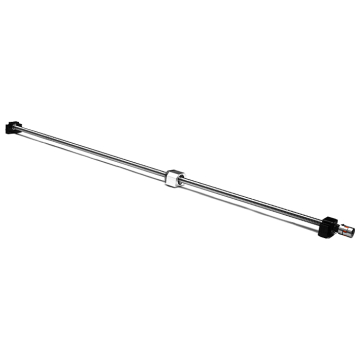

Комплект sfu2010-1500mm+BKBF15+DSG20H+D30L40 12*14

Комплект sfu2010-1500mm+BKBF15+DSG20H+D30L40 12*14
Комплект sfu2010-1500mm+BKBF15+DSG20H+D30L40 12*14

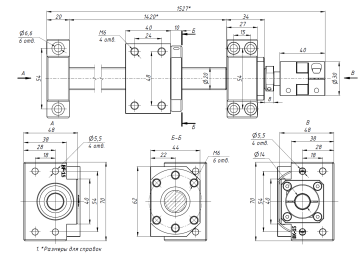

Чертеж
3D модель в STP формате
Количество:
Цена: 13 600 руб.
Код товара: 14049

Шарико-винтовая передача - разновидность передачи винт-гайка для преобразования вращательного движения вала в поступательное движение гайки. Винт и гайка взаимодействуют не напрямую, а через тела качения - шарики, за счет этого обеспечивается точное и плавное перемещение. Отсутствие трения скольжения снижает стартовый момент и увеличивает эффективность, КПД данного вида передачи достигает 98%.

Комплект ШВП состоит из обработанного винта с гайкой, модуля крепления гайки ШВП, опорами BK BF и кулачковой муфты.

Комплектация:

  • Винт ШВП SFU2010 – 1 шт.
  • Гайка ШВП SFU2010 – 1 шт.
  • Модуль крепления гайки ШВП DSG20H – 1 шт.
  • Опора BK15 – 1 шт.
  • Опора BF15 – 1 шт.
  • Кулачковая муфта D30L40 12-14 – 1 шт.

Номинальный диаметр, мм:

20

Ход резьбы, мм:

10

Шаг резьбы, мм:

10

Общая длина винта, мм:

1500

Рабочая часть винта, мм:

1425

Число заходов резьбы:

Однозаходная

Направление:

Правая резьба

Класс точности:

C7

Погрешность:

0.05 мм на 300 мм хода

Диаметр шариков, мм:

3.175
