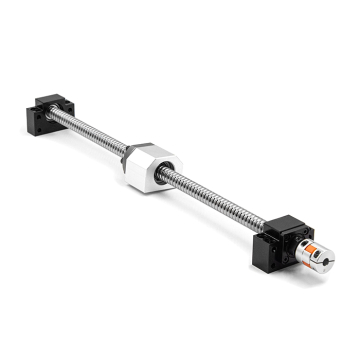

Комплект sfu1204-300mm+BKBF10+DSG12H+D25L30 8*8

Комплект sfu1204-300mm+BKBF10+DSG12H+D25L30 8*8
Комплект sfu1204-300mm+BKBF10+DSG12H+D25L30 8*8

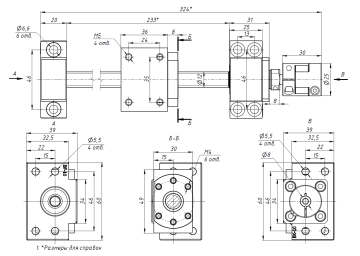

Чертеж
3D модель в STP формате
Количество:
Цена: 6 740 руб.
Код товара: 14050

Шарико-винтовая передача - разновидность передачи винт-гайка для преобразования вращательного движения вала в поступательное движение гайки. Винт и гайка взаимодействуют не напрямую, а через тела качения - шарики, за счет этого обеспечивается точное и плавное перемещение. Отсутствие трения скольжения снижает стартовый момент и увеличивает эффективность, КПД данного вида передачи достигает 98%.

Комплект ШВП состоит из обработанного винта с гайкой, модуля крепления гайки ШВП, опорами BK BF и кулачковой муфты.

Комплектация:

  • Винт ШВП SFU1204 – 1 шт.
  • Гайка ШВП SFU1204 – 1 шт.
  • Модуль крепления гайки ШВП DSG12H – 1 шт.
  • Опора BK10 – 1 шт.
  • Опора BF10 – 1 шт.
  • Кулачковая муфта D25L30 8-8 – 1 шт.

Номинальный диаметр, мм:

12

Ход резьбы, мм:

4

Шаг резьбы, мм:

4

Общая длина винта, мм:

300

Рабочая часть винта, мм:

239

Число заходов резьбы:

Однозаходная

Направление:

Правая резьба

Класс точности:

C7

Погрешность:

0.05 мм на 300 мм хода

Диаметр шариков, мм:

2.3812
