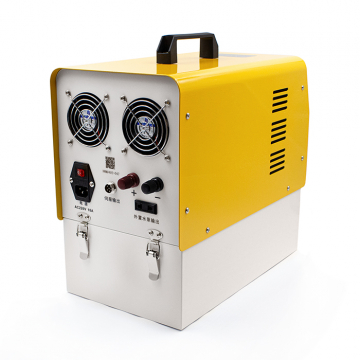

Экстрактор электроэрозионный портативный EDM-1500

Количество:
Цена: 183 840 руб.
Код товара: 9687

Экстрактор электроэрозионный EDM-1500 – портативный аппарат, позволяющий легко и быстро удалить метчик, сверло, развертку, винт, болт и т.п. , сломанных в заготовке, без повреждения самой заготовки.

При работе используется принцип электрической эрозии. По сути, обрабатываемая поверхность как бы «испаряется».  При таком методе работы заготовка не находится под давлением или иным внешним воздействием, таким образом заготовку сложно повредить.

Удаление материала можно производить как в отдельном оборудованном месте, так и непосредственно на станке или ином большом объекте. Благодаря магнитному основанию в нижней части стойки, ее можно установить и жестко зафиксировать на заготовке для обработки в любом удобном положении. За счет сильного магнита она может быть установлена не только на горизонтальной поверхности.

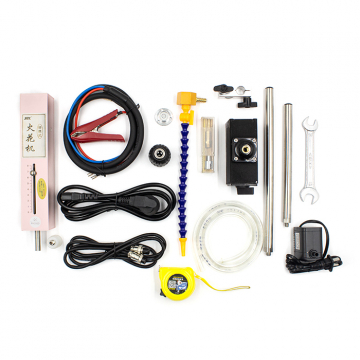

В комплекте предоставляются электроды из латуни разных форм и сечений. Электроды с круглым сечением хорошо подходят для «полного» удаления сердцевины, например, того же метчика. Электрод подбирается таким образом, чтобы его диаметр был примерно равным, например сердцевине того же метчика. Стоит также учитывать, что при работе область обработки будет примерно на 0.3 мм больше, нежели сам диаметр электрода.  Электроды с шестиугольной и прямоугольной формы также подойдут для этого, но лучшим применением будет создание с помощь них соответствующих углублений, например в болте, для дальнейшего его выкручивания. В качестве материала электрода могут применяться электроды с высокой проводимостью, температурой плавления и высокой стойкостью к электрокоррозии, такие как: медь, графит, медь-вольфрамовый сплав и другие.

Аппарат оборудован  ограничителем рабочего хода. При работе можно просто выставить необходимую глубину, с учетом расхода электрода, и при достижении данной отметки рабочая голова автоматически начнет подъем.

В качестве рабочей жидкости или же рабочей среды используется в основном водопроводная или очищенная вода. Подача жидкости происходит за счет водяной помпы. На трубке подачи жидкости находится магнит, позволяющий удобно расположить ее, для эффективной подачи жидкости в зону обработки.



Входное напряжение, В (AC)

220

Входная мощность , Вт

1500

Выходное напряжение, В (DC)

До 75-80

Диэлектрическая среда

Водопроводная или очищенная вода

Диаметр электродов, мм

0.8-10

Настройка глубины

есть

Ход по оси Z, мм

70

Скорость обработки мелко отверстия, мм/мин

≈1.5
Электрод  ø 4мм

≈1
Электрод  ø 10мм

Размер корпуса, мм

Д 405 Х Ш 220 Х В 370

Размер головки, мм

315X50X50

Вес, кг

19
