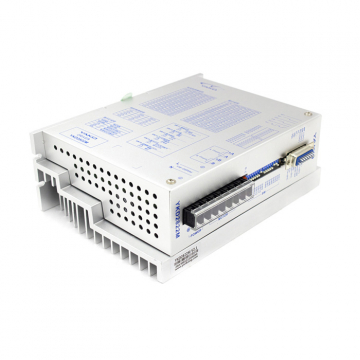

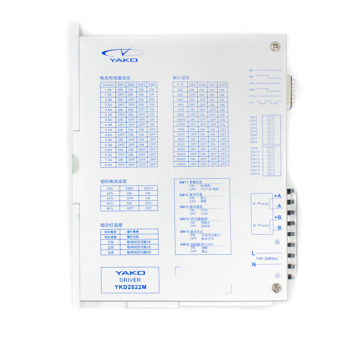

Драйвер ШД YAKO YKD2822M

best price
Драйвер ШД YAKO YKD2822M
Драйвер ШД YAKO YKD2822M
Драйвер ШД YAKO YKD2822M
Драйвер ШД YAKO YKD2822M
Драйвер ШД YAKO YKD2822M
Инструкция
3D модель в STP формате
Чертеж
Количество:
Цена: 22 850 руб.
Нет в наличии
Код товара: 3265

Особенности драйвера:

  • 32-битное управление DSP, низкий уровень шума/вибраций и превосходная стабильность при низкой стоимости
  • Отличная плавность на низких оборотах при высоком делении шага
  • 16 ступеней деления шага, от 1:2 до 1:125, устанавливаемых с помощью DIP переключателей
  • Задание устанавливаемого двигателя с помощью DIP переключателя.
  • Ток удержания двигателя регулируется по 4 ступеням. При отсутствии управляющих импульсов дольше 500 мс, ток снижается до выставленного на DIP переключателе значения в процентах.
  • Защита от перенапряжения, пониженного напряжения и превышения тока
  • Возможность управления как 5В, так и 24В без применения специального токоограничивающего резистора

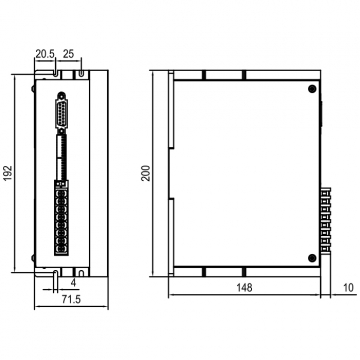

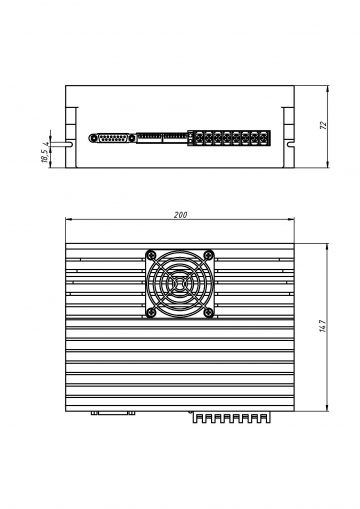

  • Размер 200 * 148 * 71,5 мм, вес 0,8 кг
  • Подходит для 2-фазных шаговых двигателей 86-130 мм (NEMA34-50).

Настройка микрошага

Микрошаг

1

2

4

8

16

32

64

128

5

10

20

25

40

50

100

125

PU/Rev

200

400

800

1600

3200

6400

12800

25600

1000

2000

4000

5000

8000

10000

20000

25000

SW8

ON

ON

ON

ON

ON

ON

ON

ON

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

SW7

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW6

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW5

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

Настройка тока удержания

Ток удержания, %

20

40

60

80

SW9

ON

OFF

ON

OFF

SW10

ON

ON

OFF

OFF

Настройка прочих параметров

SW11 – выбор двигателя

SW12 – деление микрошага

ON – 86 двигатель

ON – отключено

OFF – 110/130 двигатель

OFF – включено

SW13 – использование фильтра для входных импульсов

SW14 – выбор полярности

ON – 400к

ON – по заднему фронту

OFF – 100к

OFF – по переднему фронту

SW15 – режим управления

SW16 – импульсы для самопроверки 5Гц

ON – CW/CCW

ON – включить

OFF – PUL/DIR

OFF - отключить

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор. Когда есть импульсный вход,

зеленый индикатор мигает.

0. C

Индикатор неисправности

При перегрузке по току, пониженном или повышенном напряжении загорается красный индикатор.

PU+24V/5V

Входной сигнал + (24 В / 5 В)

Подключение к источнику питания 24 В / 5 В

PU-

Импульсный сигнал -

По заднему фронту прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR,

Входное сопротивление 220 Ом.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В,

ширина импульса> 2,5 мкс.

Подключите к 24 В PU +, низкий уровень 0 ~ 0,5 В, высокий уровень 20 ~ 24 В. Ширина импульса> 2,5 мкс.

DR+24V/5V

Входной сигнал + (24 В / 5 В)

Подключение к источнику питания 24 В / 5 В

DR-

Предназначен для изменения направления вращения двигателя. Входное сопротивление 220 Ом. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В,

ширина импульса> 2,5 мкс.

MF+24V/5V

Входной сигнал + (24 В / 5 В)

Подключение к источнику питания 24 В / 5 В

MF-

Сигнал активности электродвигателя -

Когда отсутствует сигнал (низкий уровень) работа драйвера остановлена, с двигателя снято  питание, и он находится в свободном состоянии.

FL+

Выходной сигнал неисправности +

Сигнал отображает неисправность в приводе. Максимальный выходной ток  50 мА и максимальное напряжение 50 В

Fl-

Выходной сигнал неисправности -

TM+/TM-

Домашний выходной сигнал +/-

TM + подключить к резистору, TM- подключить к выходу GND. Максимальный привод

ток 50мА, максимальное напряжение 50В.

AC1

Источник питания

VAC 110-220V

АС2

+A,-A

Подключение двигателя

+B,-B

Примечание:

  1. Не перепутайте источник питания, входное напряжение не должно превышать VAC 220В.
  2. Уровень входного управляющего сигнала составляет 5 В или 24В. Обратите внимание, положительные потенциалы подсоединяется к разным выводам.
  3. При перегрузке по току, повышенном или пониженном напряжении индикатор О.С мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

1.0

-

11.2 (8.0 RMS)

Напряжение питания, В

VAC

110

-

220

VDC

-

-

-

Деление шага

1:2

-

1:125

Частота входного сигнала, кГц

0

-

400

Наличие выхода аварийного сигнала

да (сигнал FL +/-)

Наличие порта для связи

нет

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Да
