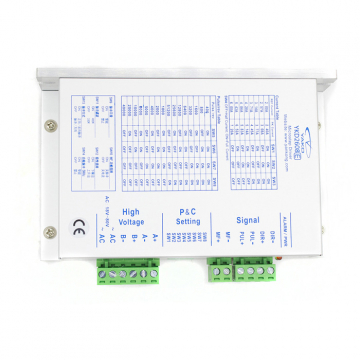

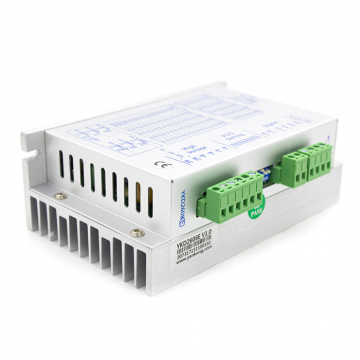

Драйвер ШД YAKO YKD2608E

Количество:
Цена: 13 500 руб.
Код товара: 5755

Особенности драйвера:

  • 32-битное управление DSP, низкий уровень шума/вибраций и превосходная стабильность при низкой стоимости
  • 16 ступеней деления шага, от 1:2 до 1:256, устанавливаемых с помощью DIP переключателей
  • При отсутствии управляющих импульсов более 200 мс, ток удержания двигателя уменьшается вдвое
  • Отличная плавность на низких оборотах при высоком делении шага
  • Оптоизолированные входа и выхода, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

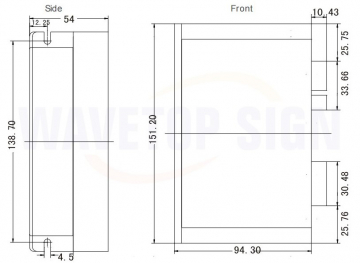

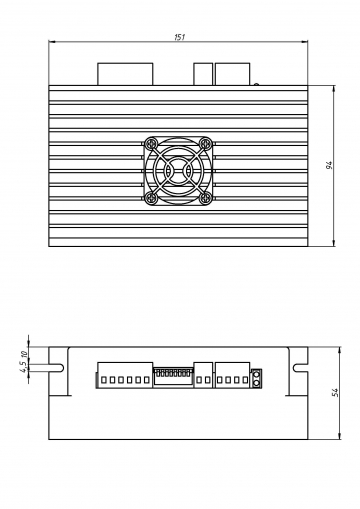

  • Размер: 151 * 94 * 54 мм, вес 0,65 кг.
  • В данной версии добавлены следующие 6 функций: сглаживание импульсов, выбор функции MF, фильтр импульсов, работа по переднему или заднему фронту импульса, поддержка PUL/DIR и CW/CCW, импульс самотестирования 5 Гц

Настройка микрошага

Микрошаг

2

4

8

16

32

64

128

256

5

10

20

25

40

50

100

200

PU/REV

400

800

1600

3200

6400

12800

25600

51200

1000

2000

4000

5000

8000

10000

20000

40000

SW5

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

SW6

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW7

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW8

ON

ON

ON

ON

ON

ON

ON

ON

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

Настройка выходного тока

Рабочий (RMS), А

2.00

2.57

3.14

3.71

4.28

4.86

5.43

6.00

Пиковый, А

2.40

3.08

3.77

4.45

5.14

5.83

6.52

7.20

SW3

ON

ON

ON

ON

OFF

OFF

OFF

OFF

SW2

ON

ON

OFF

OFF

ON

ON

OFF

OFF

SW1

ON

OFF

ON

OFF

ON

OFF

ON

OFF

SW4:OFF=Половинный ток

        ON= Полный ток

Настройка прочих параметров

SW9 – сглаживание импульсов

SW10 – выбор функции MF

ON – включить

ON – отсутствует управляющий импульс

OFF - отключить

OFF – отсутствует выходной ток на двигателе

SW11 – использование фильтра для входных импульсов

SW12 – выбор полярности

ON – 400к

ON – по заднему фронту

OFF – 100к

OFF – по переднему фронту

SW13 – режим управления

SW14 – импульсы для самопроверки 5Гц

ON – CW/CCW

ON – включить

OFF – PUL/DIR

OFF - отключить

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

0.C

Индикатор неисправности

При перегрузке по току или пониженном напряжении загорается красный индикатор.

DIR-

Сигнал направления -

Предназначен для изменения направления вращения двигателя. Входное сопротивление 220 Ом. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В,

ширина импульса> 2,5 мкс.

DIR+

Сигнал направления +

Подключение к источнику питания 5 В или 24 В, при использовании питания свыше 5 В, необходимо использовать токоограничивающий резистор

PUL-

Импульсный сигнал -

По заднему фронту прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR.

Входное сопротивление 220 Ом.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В,

ширина импульса> 2,5 мкс.

PUL+

Импульсный сигнал +

Подключение к источнику питания 5 В или 24 В, при использовании питания свыше 5 В, необходимо использовать токоограничивающий резистор

MF-

Сигнал активности электродвигателя -

Когда отсутствует сигнал (низкий уровень) работа драйвера остановлена, с двигателя снято  питание, и он находится в свободном состоянии.

MF+

Сигнал активности электродвигателя +

Подключение к источнику питания 5 В или 24 В, при использовании питания свыше 5 В, необходимо использовать токоограничивающий резистор

АС

Электропитание

VAC18~80 В

АС

+A, -A

Подключение обмоток двигателя

+B, -B

  Примечание:

  1. Не перепутайте источник питания, входное напряжение не должно превышать VАС 80В.
  2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.
  3. При перегрузке по току, повышенном или пониженном напряжении индикатор O.C мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

2

-

7.2 (6.0 RMS)

Напряжение питания, В

VAC

18

-

80

VDC

-

-

-

Деление шага

1:2

-

1:256

Частота входного сигнала, кГц

0

-

400

Наличие выхода аварийного сигнала

нет

Наличие порта для связи

нет

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW
