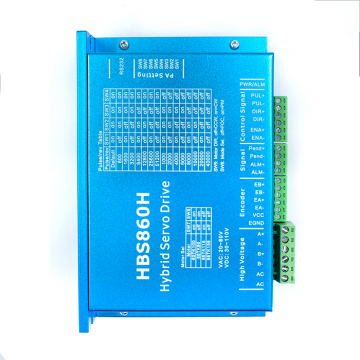

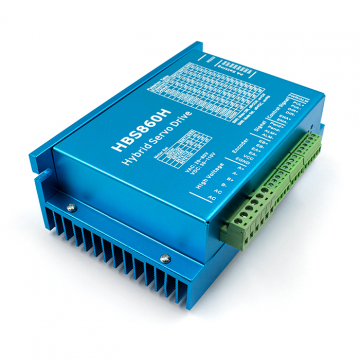

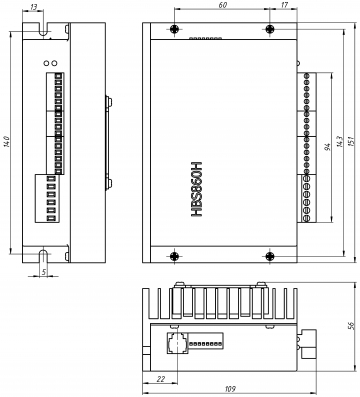

Драйвер шагового серво-двигателя HBS860H

Количество:
Цена: 3 850 руб.

HBS860H

Параметры

Мин

Номинальный

Макс

Ед. изм.

Напряжение питания

VAC

20

-

80

В

VDC

30

-

110

В

Деление шага

1:4

-

1:256

-

Частота входного сигнала

0

-

200

кГц

Логический сигнал

-

-

16

мА

Наличие выхода аварийного сигнала

Да

Наличие порта для связи

Да

Поддержка сигналов

управления

PUL/DIR

Да

CW/CCW

Нет

Характеристики

  • Подходит для гибридных шаговых двигателей с энкодером
  • 16 ступеней деления шага, от 1:4 до 1:256, устанавливаемых с помощью DIP переключателей
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

Настройка прочих параметров

SW5 – направление вращения вала

SW2 – режим работы

ON – CW

ON – PM

OFF – CCW

OFF – FOC

Motor

SW7

SW8

60TK100

ON

ON

86TK80

OFF

ON

86TK118

ON

OFF

86TK156

OFF

OFF

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

ALARM

Индикатор неисправности

При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор.

DIR-

Сигнал направления, либо импульсный сигнал

Предназначен для изменения направления вращения вала двигателя.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы (так же касается сигналов PULSE и ENABLE

DIR+

PUL-

Импульсный сигнал

По приходу импульса привод повернет вал двигателя в направлении, указанном в DIR, и на дискрету, выставленную на DIP переключателе.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

PUL+

ENA-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

ENA+

ALM+

Сигнал ошибки

Сигнал отображает неисправность в приводе. Максимальный выходной ток  50 мА и максимальное напряжение 50 В

ALM-

Pend+

Сигнал останова вала

Сигнал останова вала электродвигателя. Максимальный выходной ток  50 мА и максимальное напряжение 50 В

Pend+

AC

Электропитание

VDC 30~110 В

VAC 20~80 В

AC

+A, -A

Подключение обмоток двигателя

+B, -B

Примечание:

1. источник питания не должно превышать  VDC 110 В, VAC 80 В

2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.

3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.

4. Зеленый индикатор PWR загорается, когда привод включен.

5. Совместим с 86HB250-15686HB250-118, 86HSE8N-BC38
