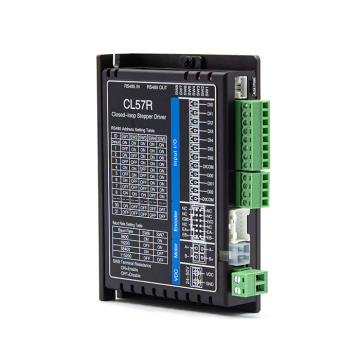

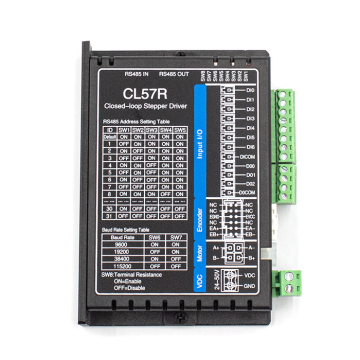

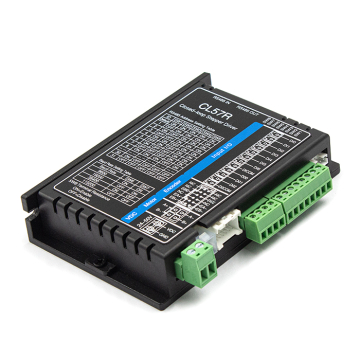

Драйвер CL57R

Количество:
Цена: 6 340 руб.
Код товара: 13758

Драйверы шаговых серво-двигателей – значимые силовые устройства в конструкции ЧПУ. Это «мозг», отвечающий за выполнение заданной программы обработки заготовок.

Они выполняют следующие функции:

  • подача импульсов от источника тока на обмотки двигателя;
  • регулировка подачи тока на обмотку;
  • поддержка стабильного значения заданного тока.

Получив команду от контроллера, устройства формируют импульсы тока нужной амплитуды, частоты и полярности, а затем подают их на обмотки. В результате ротор поворачивается на заданный угол.

CL57R - это шаговый драйвер с обратной связью, основанный на протоколе Modbus RS485 и поддерживающий протокол Modbus RTU. Драйвер оснащен системой контроля положения и скорости, поддержкой возврата в нулевое положение, абсолютного / относительного позиционирования и другими функциями, которыми можно управлять через контроллер с помощью RS485.

Особенности драйвера шагового серво-двигателя CL57R:

  • Подходит для гибридных шаговых двигателей с энкодером
  • Поддерживает стандартный протокол Modbus RTU по шине RS485;
  • Точное позиционирование, без пропусков шагов;
  • Сила тока регулируется в зависимости от нагрузки;
  • Встроенный фильтр ускорения, замедления и сглаживания обеспечивает более плавную работу;
  • 7 входных портов, 3 выходных порта, все функции программируются и настраиваются;
  • Защита от перенапряжения, перегрузки по току, отклонения от заданного положения и др.

Примечание:

  • Источник питания не должен превышать VDC 24 В ~ 48 В.
  • При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  • Зеленый индикатор PWR загорается, когда привод включен.

Напряжение питания 24-48VDC
Максимальный выходной ток
Напряжение входного сигнала (DI) 24VDC
Ток входного сигнала (DI) 10-50мА
Тип связи RS485
Максимальная скорость передачи данных 115200bps
