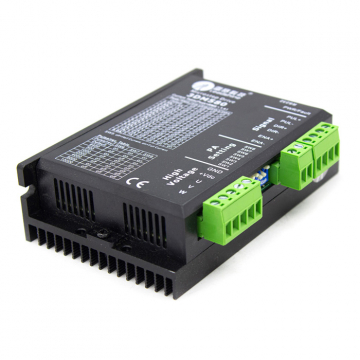

Одноканальный драйвер для 3-х фазных ШД 3DM580

Одноканальный драйвер для 3-х фазных ШД 3DM580
Одноканальный драйвер для 3-х фазных ШД 3DM580
Одноканальный драйвер для 3-х фазных ШД 3DM580
Одноканальный драйвер для 3-х фазных ШД 3DM580
Инструкция
3D модель в STP формате

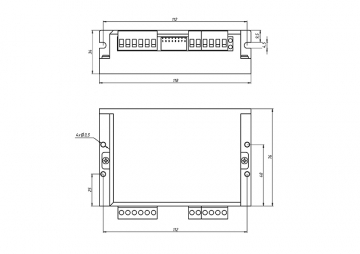

Чертеж
Количество:
Цена: 8 570 руб.
Код товара: 3028

Особенности драйвера:

  • Подходит для всех 3-х фазных шаговых двигателей с током менее 8.0А
  • 16 ступеней деления шага, от 1:2 до 1:50, устанавливаемых с помощью DIP переключателей
  • Возможность выбора тока удержания (половинный или полный) вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току
  • Размер 112 * 76 * 36 мм

Настройка микрошага

PU/Rev

По умолчанию

6400

500

1000

2000

4000

5000

10000

SW8

ON

ON

ON

ON

ON

OFF

OFF

OFF

SW7

ON

ON

ON

OFF

OFF

ON

ON

OFF

SW6

ON

ON

OFF

ON

OFF

ON

OFF

OFF

Настройка выходного тока

Рабочий (RMS) , А

По умолчанию

1.8

2.1

2.3

2.6

2.9

3.2

3.5

3.8

4.1

4.4

4.6

4.9

5.2

5.5

5.7

Пиковый, А

2.5

2.9

3.2

3.8

4.0

4.5

4.9

5.3

5.7

6.2

6.4

6.9

7.3

7.7

8.0

SW4

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

ON

ON

ON

ON

ON

ON

ON

ON

SW3

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

SW2

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

SW1

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

SW5:OFF=Половинный ток

        ON=Полный ток

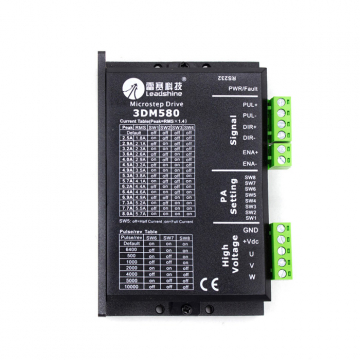

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

ALARM

Индикатор неисправности

При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор.

DIR-

Сигнал направления, либо импульсный сигнал

В одноимпульсном (PUL/DIR) режиме предоставляет возможность выбрать направление вращения вала двигателя, в двухимпульсном (CW/CCW) (настраивается программно), при подаче на него управляющих сигналов, позволяет вращать вал двигателя против часовой стрелке (CCW).

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы (так же касается сигналов PULSE и ENABLE

DIR+

PUL-

Импульсный сигнал

В одноимпульсном режиме (PUL/DIR) по переднему и заднему (настраивается программно) прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR, в двухимпульсном (CW/CCW) вал будет вращаться только по часовой стрелке (CW).

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

PUL+

ENA-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

ENA+

VDC

Электропитание

VDC 18~50 В

GND

U

Подключение обмоток двигателя

V

W

Примечание:

  1. Источник питания не должно превышать VDC 18~50 В
  2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.
  3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

1.0

-

8.0 (RMS 5.7)

Напряжение питания, В

VAC

-

-

-

VDC

18

36

50

Деление шага

1:2

-

1:50

Частота входного сигнала, кГц

0

-

500

Логический сигнал, мА

-

-

16

Наличие выхода аварийного сигнала

Нет

Наличие порта для связи

Да (RS232)

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Да
