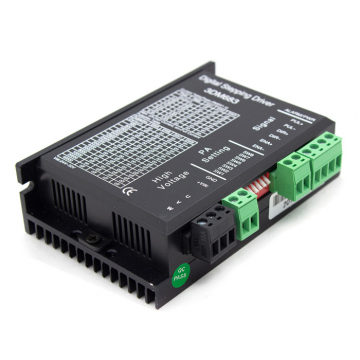

Драйвер 3DM683

Характеристики

  • Подходит для всех 3-х фазных гибридных шаговых двигателей с током менее 8.3А
  • 16 ступеней деления шага, от 1:2 до 1:200, устанавливаемых с помощью DIP переключателей
  • Возможность выбора тока удержания (половинный или полный) вала двигателя
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

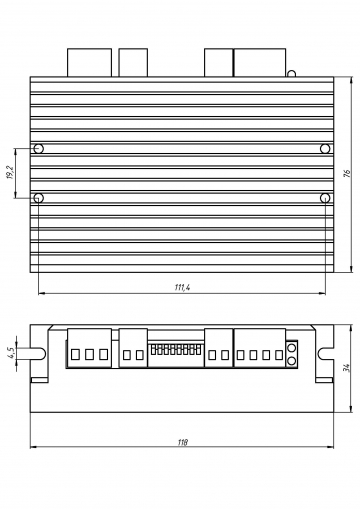

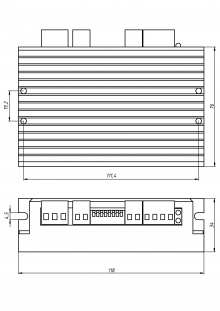

  • Размер 118 * 75 * 32 мм

Настройка выходного тока

Рабочий , А

По умолчанию

2.3

2.9

3.5

4.1

4.6

5.2

5.9

Пиковый, А

3.2

4.0

4.9

5.7

6.4

7.3

8.3

SW3

OFF

OFF

OFF

OFF

ON

ON

ON

ON

SW2

OFF

OFF

ON

ON

OFF

OFF

ON

ON

SW1

OFF

ON

OFF

ON

OFF

ON

OFF

ON

SW4:OFF=Половинный ток

        ON=Полный ток

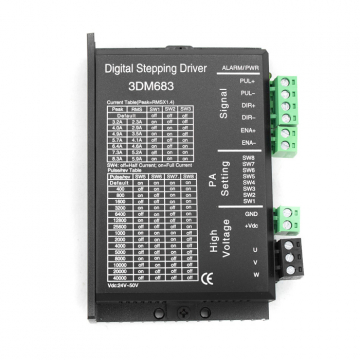

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор.

ALARM

Индикатор неисправности

При перегрузке по току, повышенном напряжении и неисправности обмоток двигателя загорается красный индикатор.

DIR-

Сигнал направления, либо импульсный сигнал

Предназначен для изменения направления вращения вала двигателя.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В, при использовании управляющего напряжения выше 5В, необходимо использовать токоограничивающие резисторы (так же касается сигналов PULSE и ENABLE)

DIR+

PUL-

Импульсный сигнал

По приходу импульса привод повернет вал двигателя в направлении, указанном в DIR, и на дискрету, выставленную на DIP переключателе.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В.

Для надежного отклика ширина импульса должно быть больше 7.5 мкс.

PUL+

ENA-

Сигнал разрешения работы

Сигнал используется для запрета и разрешения работы привода. При подаче сигнала выдается запрет на работу. При отсутствии сигнала работа привода разрешена.

ENA+

VDC

Электропитание

VDC 24~60 В

GND

U

Подключение обмоток двигателя

V

W

Примечание:

  1. Источник питания не должно превышать VDC 24~60 В
  2. Уровень входного управляющего сигнала составляет 5 В, если используется питание выше 5В, то необходимо использовать токоограничивающий резистор.
  3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.
  4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Выходной ток, А

3.2

-

8.3

Напряжение питания, В

VAC

-

-

-

VDC

24

-

60

Деление шага

1:2

-

1:200

Частота входного сигнала, кГц

0

-

200

Логический сигнал, мА

-

-

16

Наличие выхода аварийного сигнала

Нет

Наличие порта для связи

Нет

Поддержка сигналов управления

PUL/DIR

Да

CW/CCW

Нет
