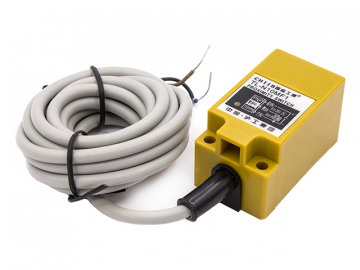

Концевой индуктивный датчик TL-N10MF1

Концевой индуктивный датчик TL-N10MF используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 10 мм. На датчике установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.
Датчик имеет транзисторный выход PNP полярности и нормально открытое состояние выхода.
Концевой индуктивный датчик TL-N10MF имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).

Схема подключения:

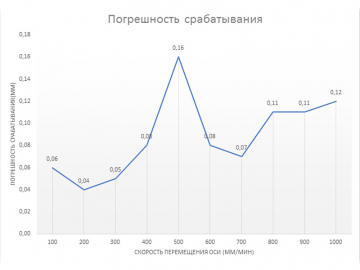

Характеристики:

Модель

TL-N10MF

Тип датчика

индуктивный

Напряжение питания

6-36 В постоянного тока

Ток

300 мА

полярность выхода

PNP

состояние выхода

нормально открытый

Дистанция срабатывания

10 мм

Индикация срабатывания

есть

Защита от неправильного подключения питания

есть

Длина провода

190 см

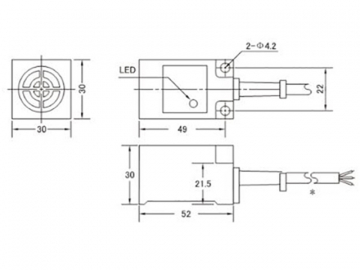

Размеры (ДхШхВ)

52x30x30 мм

Степень защиты

IP67
