Концевой индуктивный датчик LJ8A3-2-Z/ВX (D-8мм)

Концевой индуктивный датчик LJ8A3-2-Z/ВX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

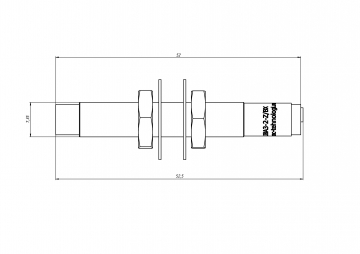

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 8 мм и глубиной до 33,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 2 мм.
Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.
Концевой индуктивный датчик LJ8A3-2-Z/ВX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (200 мА).

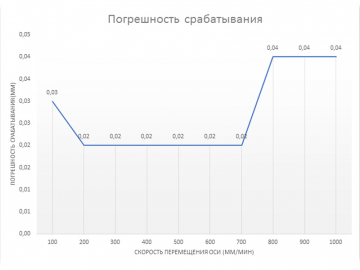

Характеристики:

Схема подключения датчика:
