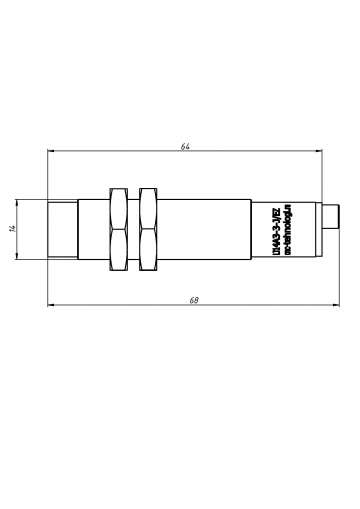

Концевой индуктивный датчик LJ14A3-5-J/EZ (2 провода)

Концевой индуктивный датчик LJ14A3-5-J/EZ используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 14 мм и глубиной до 50 мм. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 3 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.

Схема включения двухпроводных датчиков постоянного тока.

Концевой индуктивный датчик LJ14A3-5-Z/EZ имеет два провода для подключения к контроллеру.
