Концевой индуктивный датчик LJ14A3-3-Z/EX (2 провода)

Концевой индуктивный датчик LJ14A3-3-Z/EX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 14 мм и глубиной до 50 мм. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 3 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.

Схема включения двухпроводных датчиков постоянного тока.

Концевой индуктивный датчик LJ14A3 3 ZEX

Концевой индуктивный датчик LJ14A3-3-Z/EX имеет два провода для подключения к контроллеру.

Модель

LJ14A3-3-Z/EX

Тип корпуса

цилиндрический

Тип датчика

индуктивный

Напряжение питания

6-36 VDC

Максимальный ток

100 mA

Схема включения

NPN

Нормальное состояние

NO (нормально-открытый)

Дистанция срабатывания

3 мм

Индикация срабатывания

есть

Защита от неправильного подключения питания

есть

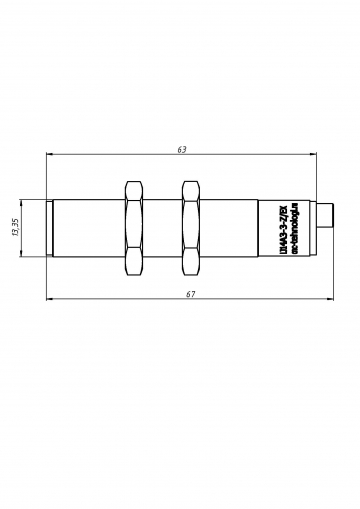

Размеры (диаметр х длина)

14х60 мм

Вес

90 г
