Концевой индуктивный датчик LJ14A3-3-Z/АX (D-14мм)

Количество:
Цена: 340 руб.

Концевой индуктивный датчик LJ14A3-3-Z/АX используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 8 мм и глубиной до 33,5 мм. Для этого на корпусе датчика есть две гайки и две шайбы. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 2 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.
Датчик имеет транзисторный выход NPN полярности и нормально закрытое состояние выхода.
Концевой индуктивный датчик LJ8A3-2-Z/ВX имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (200 мА).

Характеристики:

Модель

LJ14A3-3-Z/АX

Тип датчика

индуктивный

Тип конструкции

цилиндрический

Напряжение питания

6-36 В постоянного тока

Ток

200 мА

полярность выхода

NPN

состояние выхода

нормально закрытый

Дистанция срабатывания

3 мм

Индикация срабатывания

есть

Защита от неправильного подключения питания

есть

Длина провода

110 см

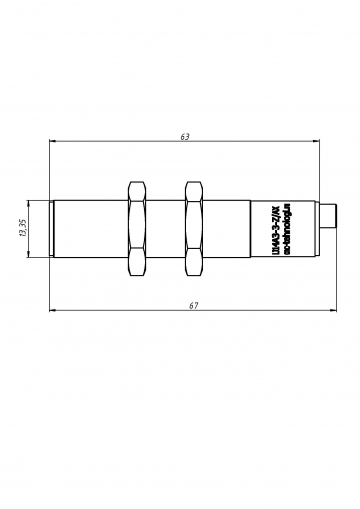

Размеры (диаметр х длина)

14х60 мм

Вес

90 г

Схема подключения датчика:
