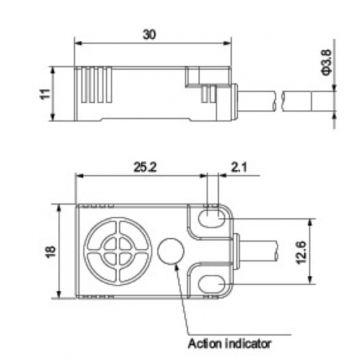

Концевой индуктивный датчик CJF10-05NA

Концевой индуктивный датчик CJF10-05NA используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - до 5 мм. На датчике установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.
Датчик имеет транзисторный выход NPN полярности и нормально открытое состояние выхода.
Концевой индуктивный датчик имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (200 мА).

Характеристики:
