Комплект деталей Cutter CH 400х600х130

Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130
Комплект деталей Cutter CH 400х600х130

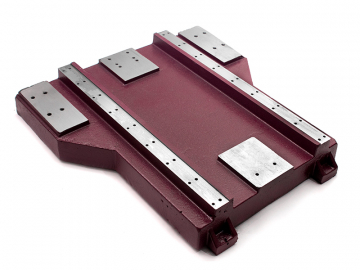

CH 400х600х130 комплект заготовок основание

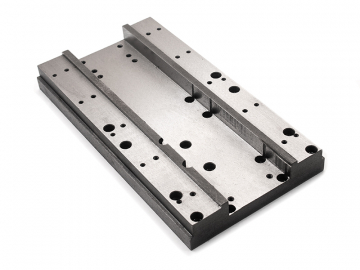

CH 400х300х130 ось
GHR20

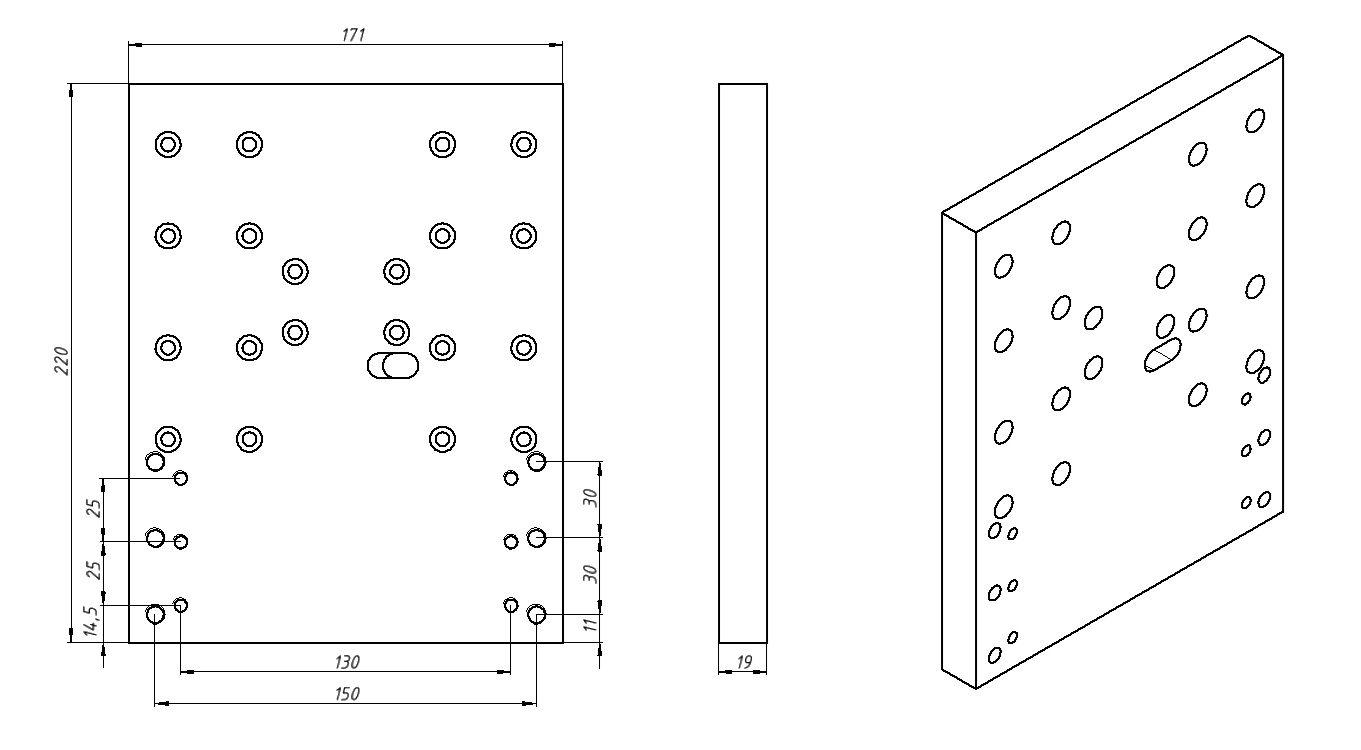

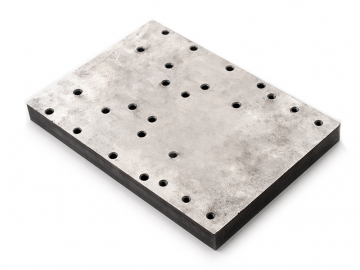

Пластина крепления шпинделя

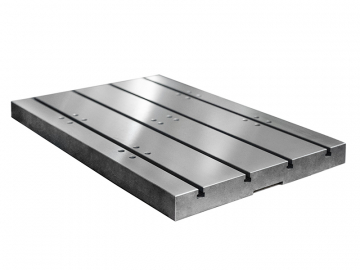

Стол
Винты
Cписок метизов

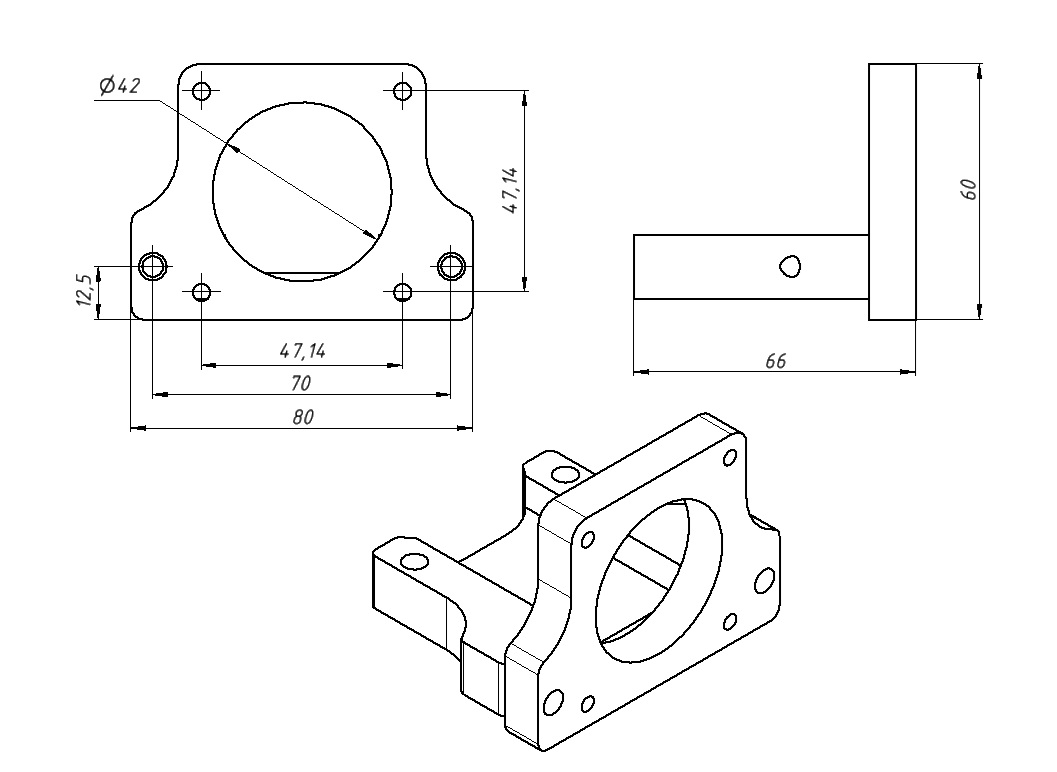

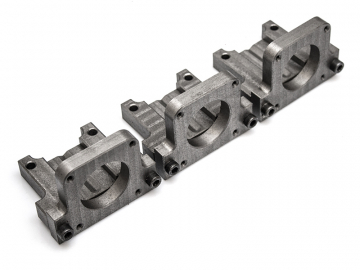

Крепление двигателя
Количество:
Цена: 355 000 руб.
Нет в наличии

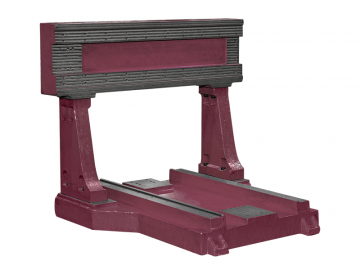

Комплект чугунных деталей для сборки станка серии Cutter CH с рабочим полем 400х600х130 мм, изготовленных компанией ЧПУ Технологии. Детали отлиты из российского чугуна марки СЧ-20. Произведена термическая обработка (отжиг и старение). Ответственные поверхности отфрезерованы и отшлифованы. Отклонение от прямолинейности шлифованных поверхностей не превышает 5 мкм. Таким образом обеспечена высокая точность линейного перемещения и фрезеровки конечного продукта на станке. Каждый комплект деталей проходит проверку после механической обработки, которая позволяет убедиться в качестве нашей продукции.

В комплект поставки входят стальные крепления для индуктивных датчиков, клеммных колодок, кабель-канала и бака для СОЖ.

Крепежные элементы в комплект поставки не входят.

Видео про готовый станок:

№

Наименование

Количество

1

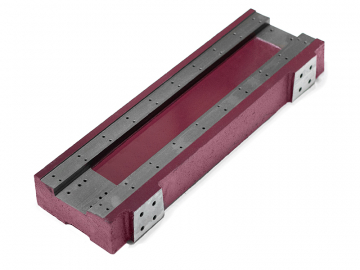

CH 01.01.01.01 (Основание станка)

1

2

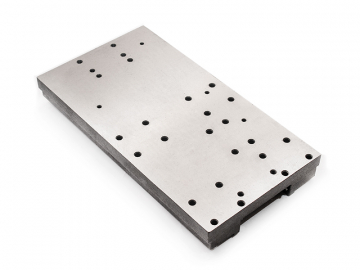

CH 01.01.01.02 (Стол)

1

3

CH 01.01.01.03 (Упор двигателя)

3

4

CH 01.01.01.04 (Крепление двигателя)

3

5

CH 01.01.01.05 (Пластина по Y)

1

6

CH 01.01.02.01 (Основание портала)

1

7

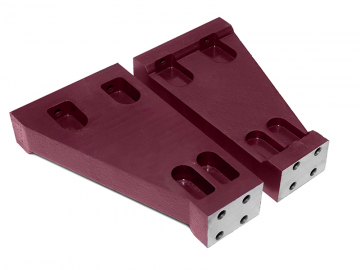

CH 01.01.02.02 (Правая укосина)

1

8

CH 01.01.02.03 (Левая укосина)

1

9

CH 01.01.02.04 (Пластина по X)

1

10

CH 01.01.02.05 (Пластина для масляного тумана)

1

11

CH 01.01.03.01 (Основание оси Z)

1

12

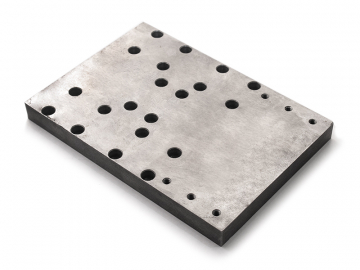

CH 01.01.03.02 (Пластина крепления шпинделя)

1

13

CH 01.01.03.03.00.00 СБ (Крепление кабель-канала)

1

№

Наименование комплектующих

Тип

Количество

1

Винт ШВП

1605, 1610

2

2

Гайка ШВП

1605, 1610

3

3

Кабель канал с держателями

TP15x30 R28

1

4

Профильные рельсы

GR 20

4

5

Каретки для профильных рельсов

HSAC GHH20CA

12

6

Концевой датчик круглый

LJ12A3-4-Z/BX

3

7

Модуль крепления гаек ШВП

DSG16H

3

8

Муфта

JM2-25-34-8-10

3

9

Опорные подшипники

BF12, BK12

6

10

Распылитель масляного тумана

OMC-280-4/8-М

1

11

Шаговый двигатель

Nema 23

3
