CH 400х300х130 комплект заготовок основание
CH 400х300х130 ось
GHR20

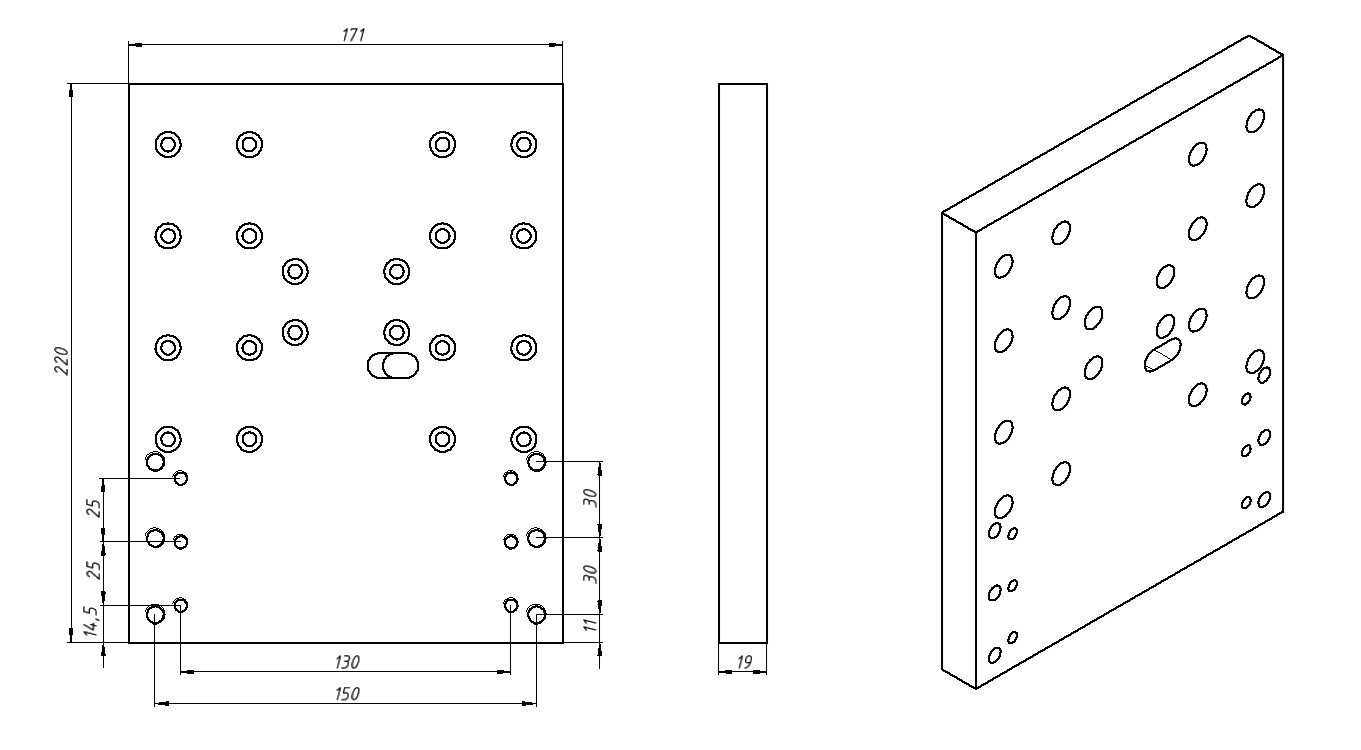

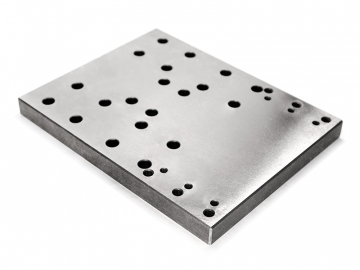

Пластина крепления шпинделя

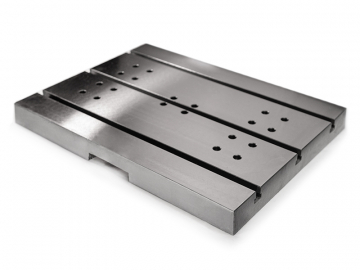

Стол
Винты
Cписок метизов

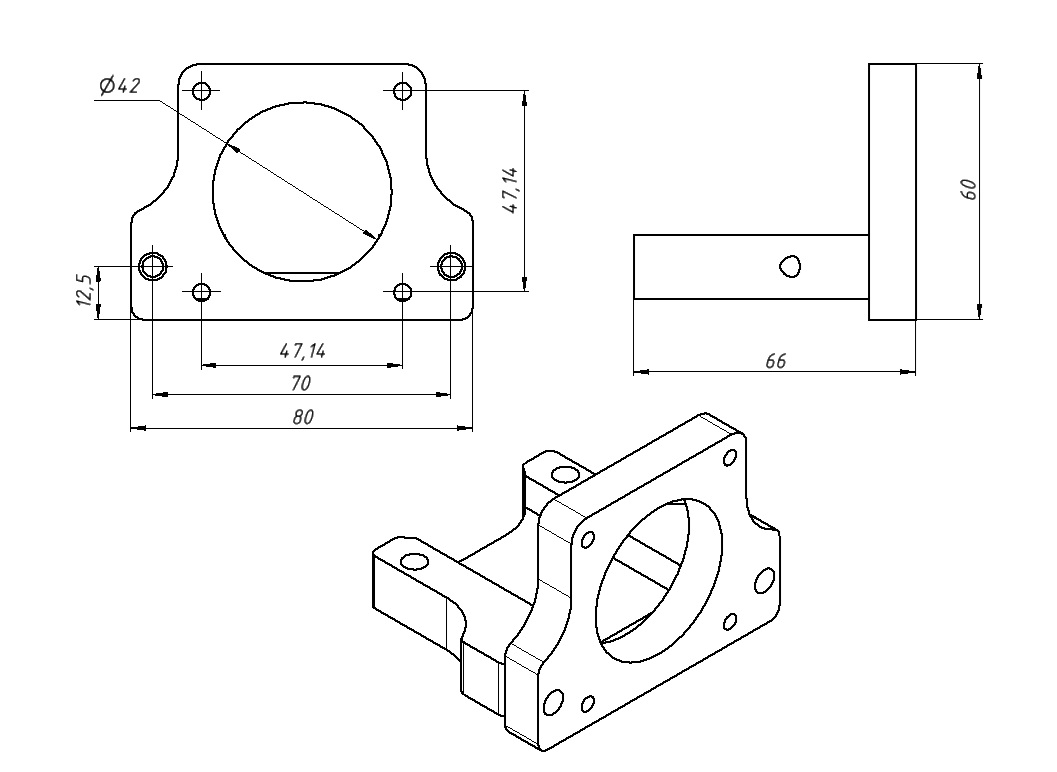

Крепление двигателя
Количество:
Цена: 198 000 руб.

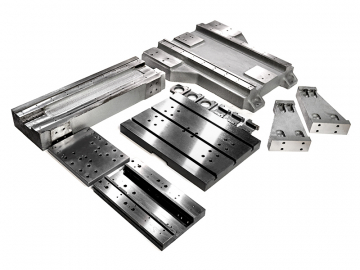

Комплект чугунных деталей для сборки станка серии Cutter CH с рабочим полем 400х300х130 мм, изготовленных компанией ЧПУ Технологии. Детали отлиты из российского чугуна марки СЧ-20. Произведена термическая обработка (отжиг и старение). Ответственные поверхности отфрезерованы и отшлифованы. Отклонение от прямолинейности шлифованных поверхностей не превышает 0,02 мм. Таким образом обеспечена высокая точность линейного перемещения и фрезеровки конечного продукта на станке. Каждый комплект деталей проходит проверку после механической обработки, которая позволяет убедиться в качестве нашей продукции.

В комплект поставки входят стальные крепления для индуктивных датчиков, клеммных колодок, кабель-канала и бака для СОЖ.

Крепежные элементы в комплект поставки не входят.

Внимание! Конечный цвет изделия может отличаться от изображения на сайте

Видео про готовый станок:

№

Наименование

Количество

1

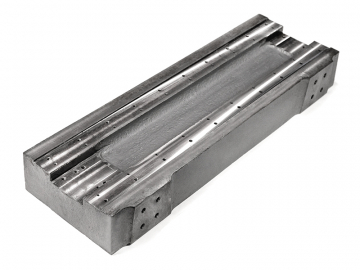

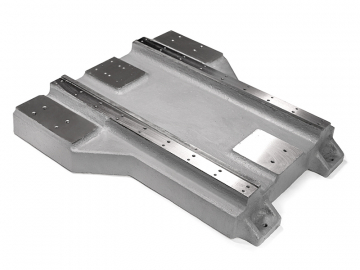

CH 01.01.01.01 (Основание станка)

1

2

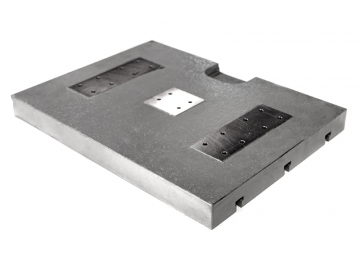

CH 01.01.01.02 (Стол)

1

3

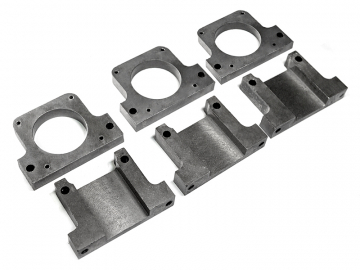

CH 01.01.01.03 (Упор двигателя)

3

4

CH 01.01.01.04 (Крепление двигателя)

3

5

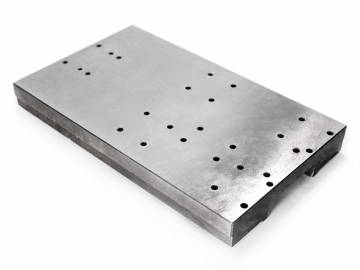

CH 01.01.01.05 (Пластина по Y)

1

6

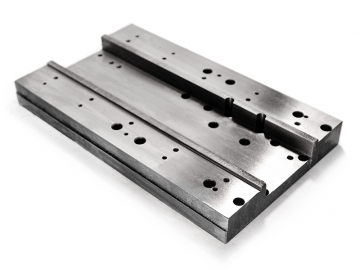

CH 01.01.02.01 (Основание портала)

1

7

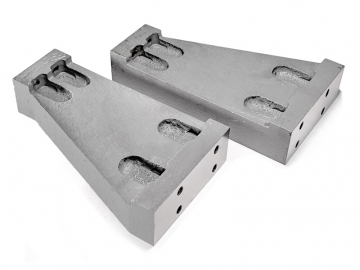

CH 01.01.02.02 (Правая укосина)

1

8

CH 01.01.02.03 (Левая укосина)

1

9

CH 01.01.02.04 (Пластина по X)

1

10

CH 01.01.02.05 (Пластина для масляного тумана)

1

11

CH 01.01.03.01 (Основание оси Z)

1

12

CH 01.01.03.02 (Пластина крепления шпинделя)

1

13

CH 01.01.03.03.00.00 СБ (Крепление кабель-канала)

1

№

Наименование комплектующих

Тип

Количество

1

Винт ШВП

1605, 1610

3

2

Гайка ШВП

1605, 1610

3

3

Кабель канал с держателями

TP15x30 R28

1

4

Профильные рельсы

GR 20

3

5

Каретки для профильных рельсов

HSAC GHH20CA

12

6

Концевой датчик круглый

LJ12A3-4-Z/BX

3

7

Модуль крепления гаек ШВП

DSG16H

3

8

Муфта

JM2-25-34-8-10

3

9

Опорные подшипники

BF12, BK12

6

10

Распылитель масляного тумана

OMC-280-4/8-М

1

11

Шаговый двигатель

Nema 23

3

Обратите внимание! В продаже имеются готовые комплекты ШВП (винт + гайка):

      - для оси X Винт+ гайка SFNUR1605-A1-F581-504.5-C7

      - для оси Y Винт+ гайка SFNUR1605-A1-F494-417.5-C7

      - для оси Z Винт+ гайка SFNUR1605-A1-F305-228.5-C7
