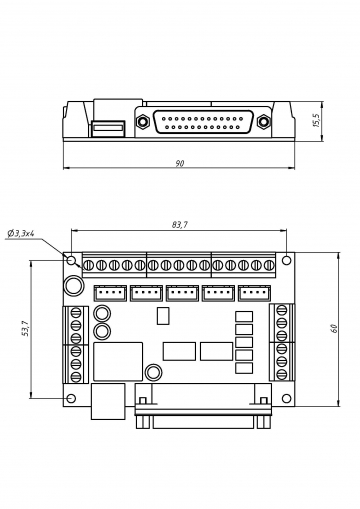

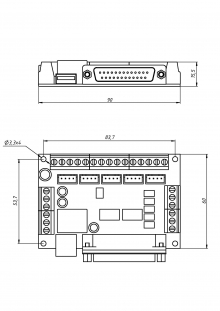

Плата LPT синяя 5 осей

Плата согласования позволяет с помощью компьютера управлять драйверами шаговых двигателей станка с ЧПУ, подключается к ПК через LPT- порт. Совместим с Mach3 Подключать можно драйверы с интерфейсом STEP/DIR/ENABLE, для которых сигналы управления формируются относительно +5В по схеме открытый коллектор. Устройство имеет гальваническую изоляцию входных сигналов LPT порта. Плата питается от 5В подаваемых через USB разъем.

Возможности устройства

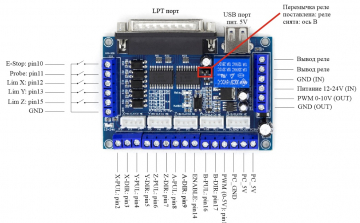

Через LPT-порт с компьютером можно соединить до 5-ти драйверов шаговых двигателей (поддерживает подключение поворотной оси) для управления с помощью программы типа Mach3. При использовании 5-й оси необходимо снять имеющуюся перемычку. При установленной перемычке вместо 5-й оси работает реле.

В устройстве предусмотрено 1 силовое реле с током коммутации до 10А для управления дополнительными устройствами станка с ЧПУ (например, шпиндель). Входы позволяют принимать информацию от 5 датчиков (если датчики требуют питания, то оно берется отдельно) , 3 из которых лимиты по 3-м осям, 1 E-Stop и датчик косания. Датчики могут быть как контактные (кнопки), так и бесконтактные (индуктивные, емкостные). Также предусмотрена линия управления частотным инвертором, на которую подается ШИМ – сигнал, формируемый программой управления, Mach3. Амплитуда ШИМ может быт как 0-5В, так и 0-10В. Для использования ШИМ 0-10В и внешних датчиков необходимо внешнее питание DC 12-24 В.

Технические характеристики

Кол-во осей

5

Соединение с компьютером

LPT DB25

Максимальный потребляемы ток , мА

500

Напряжение питания цифровой части (USB), В

5

Напряжение питания силовой части, в

12-24

Коммутационные способности реле

10А при 24В
