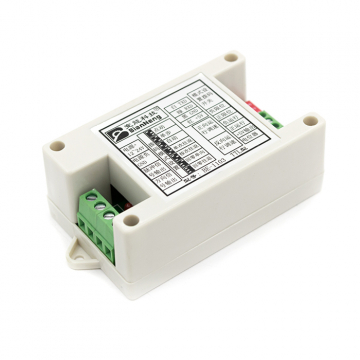

Контроллер шагового двигателя BE-1103 (без провода)

Устройство позволяет одновременно управлять 1 драйвером в ручном режиме.

*Внимание! Кабель в комплект не входит.

Основные функции системы:

- несколько режимов управления

- настройка режимов с помощью DIP переключателей.

- контроллер может работать как от компьютера, так и без него.

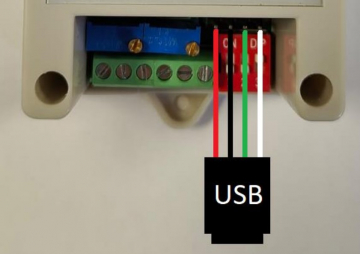

К контроллеру имеется специализированная программа, которая позволяет:

- установить режим работы контроллера

- выставить разгон и торможение

Режимы работы (с помощью DIP переключателя):

• 1. Jog (управление драйвером вручную)
• 2. Пошаговый (движение от «+» («-») к «-» («+») и наоборот)
• 3. Зацикленный туда обратно («+» («-») → «-» («+») → «+» («-») →∞)
• 4. Однократный туда обратно («+» («-») → «-» («+») → «+» («-»))
• 5. Передвижение на заданное кол-во раз
• 6. Возврат в 0 (конечник «-»), затем движение до противоположного конечника.(ВКЛ → Кнопка «+» («-») →движение до конечника «+» («-») → Кнопка «-» («+») → движение до конечника «-» («+») → при пропадании сигнала с конечника «-» («+»), происходит движение в туже сторону до конечника «-» («+») → полный останов кнопкой стоп)
• 7. Движение в сторону «+», с остановками на конечнике «+». (Кнопка «+» → движение до конечника «+» → при пропадании сигнала с конечника «+», происходит движение в туже сторону до конечника «+» → полный останов кнопкой стоп); (Кнопка «-» → движение до конечника «-» → останов)
