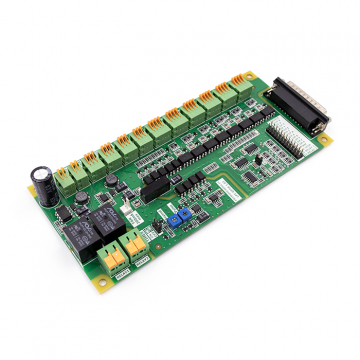

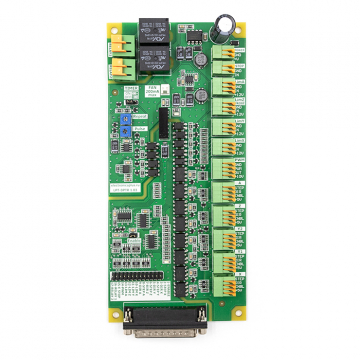

Контроллер LPT-DPTR 1.03

Количество:
Цена: 2 650 руб.

Плата согласования LPT-DPTR 1.03 позволяет с помощью компьютера управлять драйверами шаговых двигателей станка с ЧПУ, подключается к ПК через LPT- порт. Совместим с Mach3 Подключать можно драйверы с интерфейсом STEP/DIR/ENABLE, для которых сигналы управления формируются относительно +5В по схеме открытый коллектор. Устройство имеет гальваническую изоляцию LPT порта.

Возможности устройства

Через LPT-порт с компьютером можно соединить до 5-ти драйверов шаговых двигателей (поддерживает подключение поворотной оси) для управления с помощью программы типа Mach3. Четыре двигателя могут управляться одновременно и независимо - линии управления драйверами, с 1-й по 4-ю, независимы между собой. 5-я линия управляется одновременно с 4-й, они соединены параллельно.

В устройстве предусмотрены 2 силовых реле с током коммутации до 10А для управления дополнительными устройствами станка с ЧПУ (например, шпиндель). Входы позволяют принимать информацию от 4-х концевых датчиков, обеспечивая их питание, и от клавиши аварийной остановки работы двигателей E-STOP. Датчики могут быть как контактные (кнопки), так и бесконтактные (индуктивные, емкостные). Также предусмотрена линия управления частотным инвертором, на которую подается ШИМ – сигнал, формируемый программой управления, Mach3.

Все входы для подключения датчиков и клавиши E-STOP, а также все выходы управления драйверами оптоизолированы от LPT-порта ПК. Питание датчиков также гальванически развязано с источником питания платы, т.е. с USB – портом.

Технические характеристики

Напряжение питания: 9...40В

Максимальная потребляемая мощность: 2.5Вт

Номинальный/максимальный ток управления внешним драйвером: 10/40 мА

Максимальная частота сигналов управления STEP, DIR, ШИМ: 1 МГц

Подключение к компьютеру: интерфейс LPT

Совместимость с Mach 3: ДА

Управляемые драйверы: 4 независимых (X, Y1, Z, A) и 1 дублирующий (Y2), ШИМ (PWM)

Входы: 5 концевых датчиков (LimX, LimY, LimZ, LimA) + кнопка E-STOP (STOP)

Выходы: 2 силовых, реле 7А/250В

Напряжение изоляции LPT порта: 1 кВ

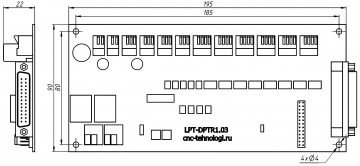

Габаритные размеры (Ш х Д): 190 х 85 мм
