Генератор импульсов ШИМ MKS OSC

Генератор импульсов ШИМ MKS OSC
Генератор импульсов ШИМ MKS OSC
Генератор импульсов ШИМ MKS OSC
Генератор импульсов ШИМ MKS OSC
3D модель в STP формате
Чертеж
Схема подключения
Количество:
Цена: 1 110 руб.
Код товара: 6545

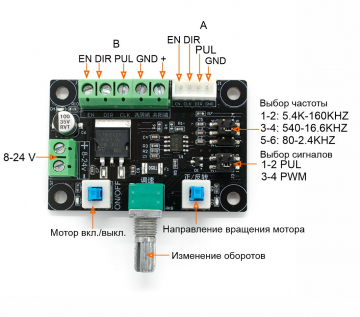

Модуль представляет собой генератор импульсов (импульсный сигнал / ШИМ). Подойдет в качестве управления шаговый драйвером, либо иным устройством, управляемым по PUL/DIR. Имеет 3 настройки выходной частоты. Благодаря ручке управления можно плавно изменять скорость вращения вала электродвигателя, подключенному к управляющему устройству.

Напряжение питания

8-24 VDC

Выходной сигнал

0-5 VDC

Переключатель изменение направления

Есть

3 предела выходной частоты

Перемычки J4:

1-2: 5.4 – 160 кГц

3-4: 540 Гц – 16.6 кГц

5-6: 80 Гц – 2.4 кГц

Изменение выходного сигнала

Перемычка J3:

1-2: FREO (импульсный сигнал)

3-4: ШИМ
