Частотный преобразователь Sunfar (Simphoenix) E550-2S0030 3 кВт

Частотный преобразователь Sunfar (Simphoenix) E550-2S0030 3 кВт

Серия 550 – это промышленные частотные преобразователи от известного производителя систем электропривода SUNFAR (Simphoenix). Вот уже многие годы они успешно применяются в различных сферах производства. Частотные преобразователи серии E550 компактны, легки в настройке и отлично справляются с управлением асинхронными двигателями.

 Технические характеристики:

  Модель E550-2S0030B
Производитель SUNFAR (Simphoenix)
Вход Номинальная мощность двигателя 3 кВт
Номинальное напряжение ~220В 50Гц
Допустимый диапазон напряжения 186-220В
Выход Напряжение 0-220В
Частота 0,1-1000 Гц
Перегрузка 110%-долгосрочная, 150%-1 минута, 180%-2 сек.
  Режим управления Скалярный, VVVF
Контрольные характеристики Диапазон настройки частот Вход аналогового терминала 0,1% от максимальной выходной частоты
Цифровая настройка 0,1Гц
Точность частот Аналоговый вход В пределах 0,1% от максимальной выходной частоты
Цифровой вход В пределах 0,1% от заданной выходной частоты
Кривая U/f (характеристики) Эталонная частота может быть задана в диапазоне 5-1000Гц,многоузловая кривая U/f может быть задана любым образом
Повышение момента Ручная настройка 0,0-20,0% от номинального выхода
Стандартные функции Автоматическое ограничение по току и напряжению Автоматически определяет ток и напряжение статора двигателя и управляет им согласно специальному алгоритму, вне зависимости от текущего процесса, например, ускорения, замедления или статической работы
Ограничение минимального напряжения при работе двигателя Даже при напряжении в диапазоне менее допустимого система поддерживает наиболее долгую работу
Многоскоростной регулятор Программируемый многоскоростной регулятор с 7 секциями, при этом 5 доступны для выбора режима работы
Опциональный встроенный PID-регулятор Внутренний встроенный оптимизированный PID-регулятор, обеспечивающий простоту управления   замкнутым контуром
Управление по RS-485 протокол Modbus либо Simphoenix
Настройки частоты Аналоговый вход Управление напряжением 0-10В или постоянным током 0-20мА
Цифровой вход Задание с помощью панели управления потенциометра, порта RS-485, управление с внешних клемм UP либо DW,множественная совместная настройка с аналоговым входом
Выходной сигнал Релейный выход и выход с общим коллектором Одноканальный выход "открытый коллектор" и одноканальный релейный, до 16-ти типов выбираемых значений
Аналоговый выход Одноканальный сигнал напряжением 0-10В (с настройкой диапазона)
Автоматический регулятор напряжения Три режима регулирования: статический, динамический и отсутствие регулирования
Настройка времени ускорения и замедления Диапазон 0,1-600,0с, два режима по выбору: линейный либо S-образное ускорение и замедление
Таймер Один встроенный таймер
Рабочие функции Настройка верхнего и нижнего предела частоты, ограничение возвратной работы (REV), передача данных RS-485, контроль процесса понижения и повышения частоты и т.д.
Дисплей Дисплей панели управления Текущее состояние Выходная частота, выходной ток, выходное напряжение, число оборотов двигателя, заданная частота, температура модуля, аналоговый вход/выход и т.д.
Предупрежд. сигналы Последние 4 записи о сбоях , 5 записей текущих параметров во время последнего сбоя, среди которых выходная частота, выходной ток,выходное напряжение, напряжение постоянного тока и температура модуля
Окружающие условия Функции защиты/тревоги При перегрузке по току/напряжению, недостаточном напряжении, перегреве, коротком замыкании, сбоев внутренней памяти и т.д.
Температура От -10°C до +40°C
Относительная влажность воздуха 90% и ниже
Окружающая среда Закрытое помещение (отсутствие прямых солнечных лучей, коррозии, восламенюящихся газов, масляного тумана и пыли)
Высота ниже 1000 м
  Степень защиты IP20
Режим охлаждения Принудительное воздушное охлаждение

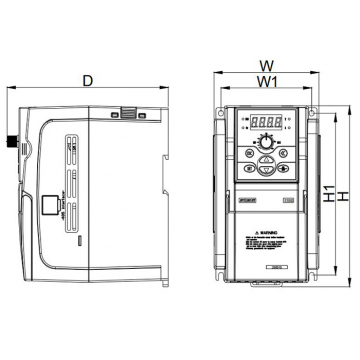

Габариты (W1xWxH1xHxD) 100х110х190х205х169,5 мм
Вес 1,82 кг
