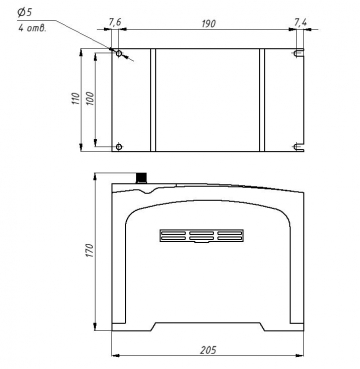

Чертеж
Инструкция
3D модель в STP формате
Чертеж
Количество:
Цена: 24 780 руб.
Код товара: 12320

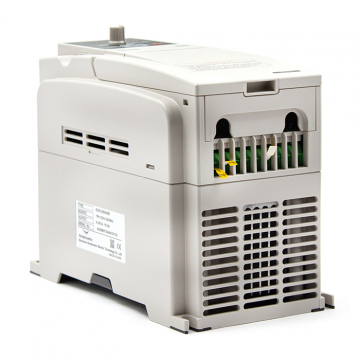

Частотный преобразователь Sunfar (Simphoenix) E500 2S0040B 4кВт

Серия E500 – это промышленные частотные преобразователи от известного производителя систем электропривода SUNFAR (Simphoenix).

  • Скалярное и векторное управление
  • Высокая адаптивность к напряжению сети, колебания до ±20%
  • Специальная технология само адаптирующегося управления, позволяющая автоматически ограничивать ток, ограничивать напряжение и подавлять пониженное напряжение во время работы
  • Стандартный интерфейс связи RS485, дополнительный протокол MODBUS и само определяемый протокол Simphoenix с возможностью легкого соединения инвертора и ПЛК или другого промышленного  оборудования управления
  • Панель поддерживает горячее подключение, применимое для системной интеграции для различных приложений
  • Наглядный монитор, позволяющий контролировать входной и выходной ток, напряжение и т. д. в режиме реального времени
  • 4-канальные многофункциональные входные клеммы с 29 видами определений функций клемм и 16 видами программируемых выходов состояния, что обеспечивает гибкое управление параметрами
  • Встроенный счетчик позволяет вести простой подсчет с помощью многофункциональных терминалов
  • Внутренне интегрированный и оптимизированный ПИД-регулятор, позволяющий осуществлять регулирование температуры и т. д. в замкнутом контуре, что позволяет упростить структуру системы управления и снизить затраты

Технические характеристики:

Модель

E500-2S0040B

Производитель

SUNFAR (Simphoenix)

Вход

Номинальная мощность двигателя

4 кВт

Номинальное напряжение

~220В 50Гц

Допустимый диапазон напряжения

186-220В

Выход

Напряжение

0-220В

Частота

0,1-1000 Гц

Перегрузка

110%-долгосрочная, 150%-1 минута,

180%-2 сек.



Режим управления

Скалярный, VVVF

Контрольные

характеристики

Диапазон

настройки частот

Вход аналогового

терминала

0,1% от максимальной выходной

частоты

Цифровая настройка

0,1Гц

Точность частот

Аналоговый вход

В пределах 0,1% от максимальной выходной частоты

Цифровой вход

В пределах 0,1% от заданной выходной частоты

Кривая U/f (характеристики)

Эталонная частота может быть задана в диапазоне 5-1000Гц,многоузловая кривая U/f может быть задана любым образом

Повышение момента

Ручная настройка 0,0-20,0% от номинального выхода

Стандартные

функции

Автоматическое ограничение

по току и напряжению

Автоматически определяет ток и напряжение статора двигателя и управляет им согласно специальному алгоритму, вне зависимости от текущего процесса, например, ускорения, замедления или статической работы

Ограничение минимального напряжения при работе двигателя

Даже при напряжении в диапазоне менее допустимого система поддерживает наиболее долгую работу

Многоскоростной регулятор

Программируемый многоскоростной регулятор с 7 секциями, при этом 5 доступны для выбора режима работы

Опциональный встроенный PID-регулятор

Внутренний встроенный оптимизированный PID-регулятор, обеспечивающий простоту управления   замкнутым контуром

Управление по RS-485

протокол Modbus либо Simphoenix

Настройки частоты

Аналоговый вход

Управление напряжением 0-10В или постоянным током 0-20мА

Цифровой вход

Задание с помощью панели управления потенциометра, порта RS-485, управление с внешних клемм UP либо DW,множественная совместная настройка с аналоговым входом

Выходной сигнал

Релейный выход и

выход с общим коллектором

Одноканальный выход "открытый коллектор" и одноканальный релейный, до 16-ти типов выбираемых значений

Аналоговый выход

Одноканальный сигнал напряжением 0-10В (с настройкой диапазона)

Автоматический регулятор

напряжения

Три режима регулирования: статический, динамический и отсутствие регулирования

Настройка времени ускорения

и замедления

Диапазон 0,1-600,0с, два режима по выбору: линейный либо S-образное ускорение и замедление

Таймер

Один встроенный таймер

Рабочие функции

Настройка верхнего и нижнего предела частоты, ограничение возвратной работы (REV), передача данных RS-485, контроль процесса понижения и повышения частоты и т.д.

Дисплей

Дисплей панели

управления

Текущее состояние

Выходная частота, выходной ток, выходное напряжение, число оборотов двигателя, заданная частота, температура модуля, аналоговый вход/выход и т.д.

Предупреждающие

сигналы

Последние 4 записи о сбоях , 5 записей текущих параметров во время последнего сбоя, среди которых выходная частота, выходной ток,выходное напряжение, напряжение постоянного тока и температура модуля

Окружающие

условия

Функции защиты/тревоги

При перегрузке по току/напряжению, недостаточном напряжении, перегреве, коротком замыкании, сбоев внутренней памяти и т.д.

Температура

От -10°C до +40°C

Относительная влажность воздуха

90% и ниже

Окружающая среда

Закрытое помещение (отсутствие прямых солнечных лучей, коррозии, восламенюящихся газов, масляного тумана и пыли)

Высота

ниже 1000 м

Степень защиты

IP20

Режим охлаждения

 Принудительное воздушное охлаждение

Габариты (W1xWxH1xHxD)

100x110x190x205x170 мм

Вес

1,54 кг
