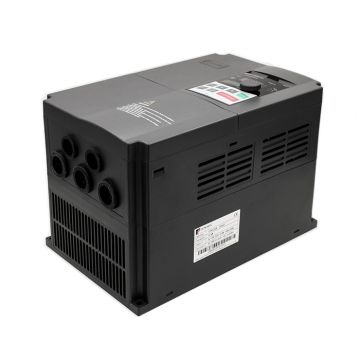

Частотный преобразователь Powtran PI9130A 004G1-4кВт 220в

Частотные преобразователи серии PI9000 – общепромышленная серия векторных частотных преобразователей с однофазным и трехфазным питанием, выходная частота 0..300Гц в векторном режиме, 0..3200Гц в скалярном режиме. Мощная силовая часть совместно с улучшенной схемой вентиляции позволяют реализовать управление промышленным оборудованием. Это высокопроизводительные многофункциональные частотные преобразователи с векторным управлением, разработанные согласно передовым концепциям и технологическим достижениям в управлении двигателями.

Частотный преобразователь Powtran PI9130A 004G1-4кВт

Предлагаемые функции:
• Режим управления – векторный, скалярный, векторный с датчиком обратной связи;
• Улучшенная функция поддержания повышенного крутящего момента на низких оборотах двигателя;
• Автоматическое определение характеристик двигателя и управление его работой по заданному алгоритму;
• Автоматическое восстановление режима работы при кратковременном прерывании питания;
• Встроенный программируемый логический контроллер (PLC);
• Улучшенная схема вентиляции и защиты преобразователя;

Защиты:
• от повышенного и пониженного напряжения;
• токовая защита по перегрузке (150% – 1 мин, 200% – 1 сек);
• от перегрева IGBT-транзисторов;
• от ошибки коммутации;
• от неполадок обратного ПИД-сигнала;
• переход в режим останова при подаче внешнего логического сигнала аварии.

Управление направлением и частотой вращения:
– потенциометром на клавиатуре;
– внешними дискретными сигналами на клеммный блок привода;
– внешними аналоговыми сигналами (0-10 В, 0-20 мА);
– по сети MODBUS (RS-485).

Технические характеристики

Векторный частотный преобразователь. Управление реализовано на специализированном DSP-процессоре Texas Instruments.

Режимы работы:
– скалярный (V/F);
– векторный с обратной связью (шифратором) PG-control;
– векторный без обратной связи (sensorless).

Входные параметры: 1 фаза ~220В ± 10% 50/60 Гц

Выходные параметры: 3 фазы 0~220В 16А 0-3200 Гц при скалярном

                                   3 фазы 0~220В 16А 0-300 Гц при векторном

Автоматический режим компенсации скольжения;

Улучшенная ф-я поддержки повышенного момента на низких оборотах:
– 0,5 Гц, 180% (скалярный режим V/F);
– 0,25 Гц, 180% (векторный без обратной связи (sensorless));
– 0,00 Гц, 180% (векторный с обратной связью (шифратором) PG-control).

Предусмотрены защиты от:
– повышенного и пониженного напряжения;
– токовая защита по перегрузке (150% – 1 мин, 180% – 2 сек);
– перегрев IGBT-транзисторов;
– переход в режим останова при подаче внешнего логического сигнала аварии;

Управление направлением и частотой вращения:
– потенциометром на клавиатуре;
– внешними дискретными сигналами на клеммный блок привода;
– внешними аналоговыми сигналами (0-10 В, 0-20 мА);
– по сети MODBUS ( RS-485 );

Печатные платы покрыты акриловым лаком.
Диапазон рабочих температур – -10...+40 гр.Цельсия
Допускает четырнадцать предустановленных уставок частоты, которые можно запускать по последовательной циклограмме или выбирать посредством подачи дискретных сигналов..

Бренд: Powtran
Страна производитель: Китай
Выходное напряжение: В В
Номинальный ток: A A
Входное напряжение: В В
Степень защиты: IP20
Выходная частота в векторном режиме: 0..300Гц
Выходная частота в скалярном режиме: 0..3200Гц
Рабочая температура: -10..+40 С

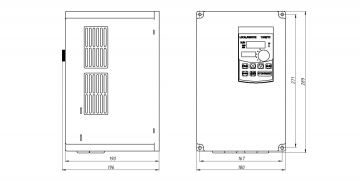

 Габаритные размеры (LxWxH): 220х150х182 мм
