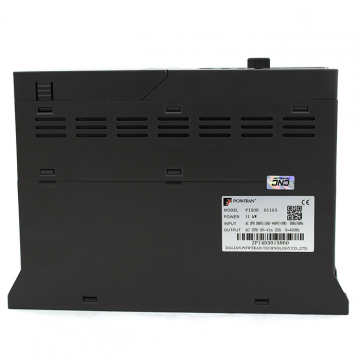

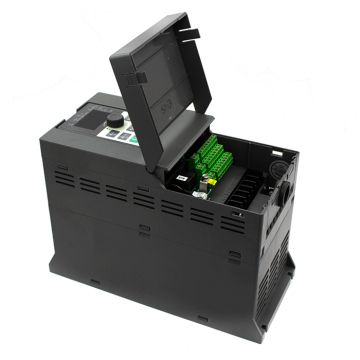

Частотный преобразователь Powtran PI500 011G3 11 кВт

Векторный преобразователь частоты серии PI500 является развитием преобразователей частоты серии PI9000. Общая с PI9000 таблица параметров, позволяет быстро и легко перейти к использованию преобразователей частоты PI500, а новая компоновка элементов позволила уменьшить габаритные размеры преобразователя частоты, что позволит экономить место и средства при его монтаже.

Режимы работы:

  • скалярный (V/F);
  • векторный с обратной связью (шифратором) PG-control;
  • векторный без обратной связи (sensorless).

Выходная частота – 0-320 Гц в векторном режиме, 0-3200 Гц в режиме U/f;
Автоматический режим компенсации скольжения;
Улучшенная ф-я поддержки повышенного момента на низких оборотах:

  • 0,5 Гц, 180% (скалярный режим V/F);
  • 0,25 Гц, 180% (векторный без обратной связи (sensorless));
  • 0,00 Гц, 180% (векторный с обратной связью (шифратором) PG-control).

Предусмотрены защиты от:

  • повышенного и пониженного напряжения;
  • токовая защита по перегрузке (150% – 1 мин, 180% – 2 сек);
  • перегрев IGBT-транзисторов;
  • переход в режим останова при подаче внешнего логического сигнала аварии.

Управление направлением и частотой вращения:

  • потенциометром на клавиатуре;
  • внешними дискретными сигналами на клеммный блок привода;
  • внешними аналоговыми сигналами (0-10 В, 0-20 мА);
  • по сети MODBUS ( RS-485 ).

Производитель

Powtran

Модель

PI500 011G3

Входные параметры

3 фаза ~380В ± 10% 50/60 Гц

Выходные параметры

3 фазы 0~380В 25А 0-3200 Гц при скалярном

3 фазы 0~380В 25А 0-300 Гц при векторном

Мощность

11 кВт

Перегрузочная способность

150% в течение 1 мин

180% в течение 2 с

Тип управления

Векторный/скалярный

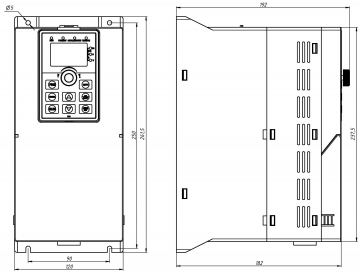

Габаритные размеры (LxWxH)

300х190x198 мм

Диапазон рабочих температур

-10 °С ... 40 °С

Степень защиты

IP20
